Вихретоковый дефектоскоп Константа ВД1

Дефектоскоп Константа ВД1 применяется для детектирования поверхностных и сквозных трещинных нарушений поверхности; трещин развивающихся со стороны, противоположной диагностируемой; в промежуточных слоях многослойных конструкций; в изделиях исполненных ферромагнитными и неферромагнитными металлами и сплавами. Вихретоковый дефектоскоп Константа ВД1 имеет обширный набор преобразователей, которые позволят быстро решить большинство поставленных задач, методом вихретоковой дефектоскопии. Дефектоскопом Константа ВД1 можно обнаружить и локализовать трещины невзирая на неравномерно распределенные защитные покрытия (лакокрасочные например) и загрязнения поверхности. При смене преобразователя дефектоскоп Константа ВД1 легко настраивается по данным, хранимым в преобразователе, процесс настройки автоматический.

Тип оборудования: анализатор дефектов, дефектоскоп

Метод контроля: вихретоковый

Дефектоскоп Константа ВД1 яркий представитель ряда цифровых электронных вихретоковых дефектоскопов. Компактный, удобный в использовании и обслуживании дефектоскоп константа ВД1 предназначен для выявления поверхностных и сквозных нарушений целостности поверхности; трещин, развивающихся со стороны, противоположной диагностируемой стороне и во внутренних слоях многослойных объектов в изделиях из ферромагнитных и неферромагнитных материалов (в том числе находящихся под защитными и декорирующими покрытиями).

В основе работы дефектоскопа Константа ВД1 — получение первичной информации, с помощью вихретокового фазового метода. Матричный ЖКИ отображает полученные данные.

Дефектоскоп Константа ВД1 работает при температурах от – 20 °С до +50°С и ОВ до 98 % при +35 °С.

Отличительные особенности вихретокового дефектоскопа Константа ВД1:

  • Обширный набор преобразователей для решения задач в вихретоковой дефектоскопии
  • Наличие двухрежимной диагностики: статический и динамический
  • Функция отстройки от величины зазора дает возможность диагностики объектов с неравномерно распределённым защитным покрытием
  • Не требуется перенастройка прибора при переходе к следующему объекту, при смене преобразователя дефектоскоп Константа ВД1 автоматически перестраивается по данным, хранимым в преобразователе
  • К преобразователям прилагается защитный колпачок, что увеличивает срок его службы
  • В дефектоскопе Константа ВД-1 имеются две шкалы: аналоговая(быстрое обнаружение дефекта), цифровая (оценка глубины распространения)
  • Сообщение о превышение пороговых значений: в преобразователе с помощью световой индикации, в измерительном блоке и наушниках с помощью многотонального звукового сигнала;
  • Отменная чувствительность и высокая точность преобразователей гарантирована современной электронной начинкой

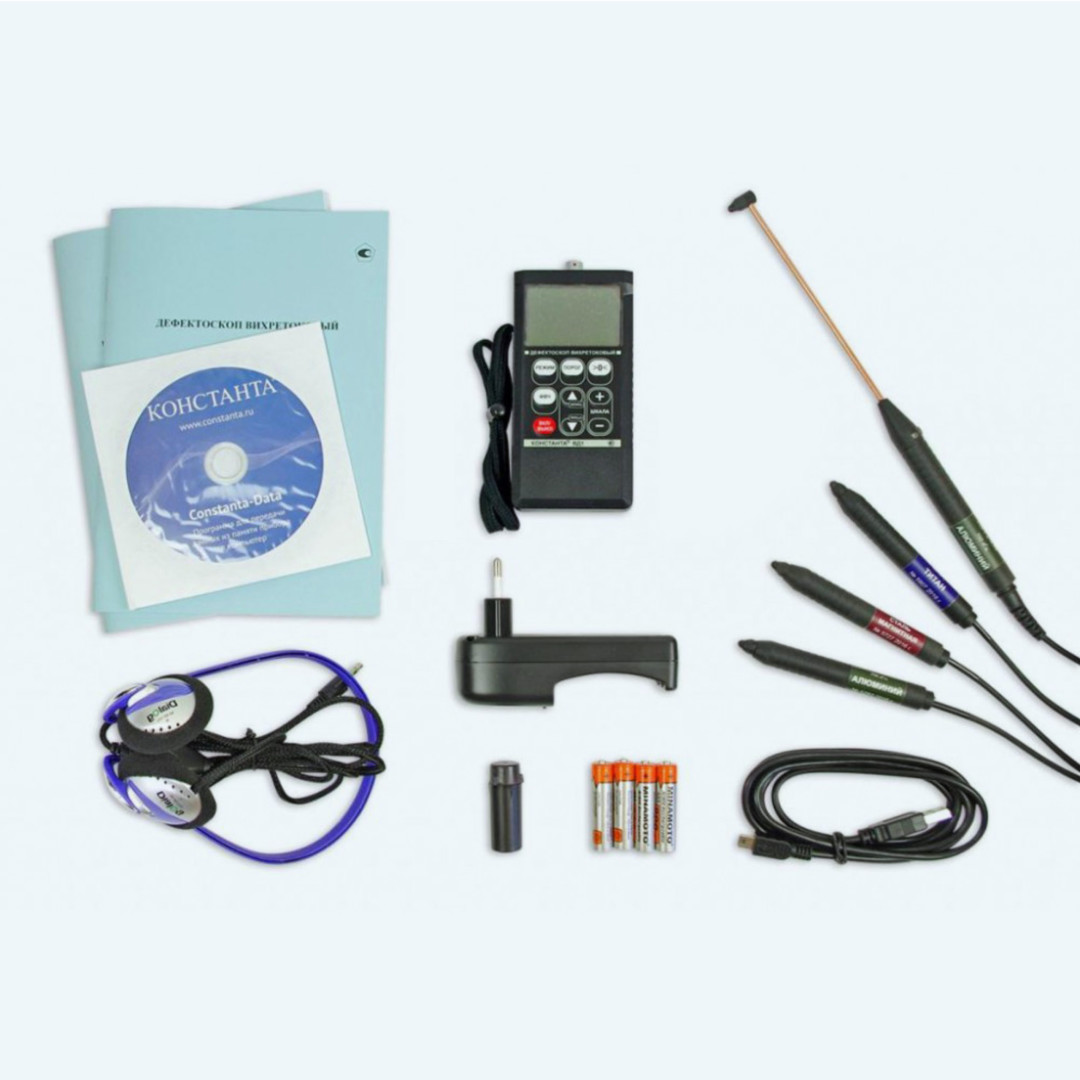

Стандартная комплектация поставки вихретокового дефектоскопа Константа ВД1:

  • Дефектоскоп ВД1 + преобразователь карандашного типа
  • Защитные колпачки ( 4 шт. к преобразователю)
  • АКБ ААА 2 шт.
  • ЗУ
  • Наушники
  • Руководство
  • Методика поверки
  • Кейс транспортировочный

Технические характеристики

Технические характеристики дефектоскопа Константа ВД1:

Глубина обнаруживаемых поверхностных и подповерхностных дефектов*

0,05 ÷ 50 мм

Минимальное раскрытие обнаруживаемых трещин*

0,002 мм

Диапазон частот тока возбуждения преобразователей

5 Гц ÷ 30 МГц

Индикация

матричный LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации

световая сигнализация на преобразователе

звуковая сигнализация в блоке обработки информации и через подключаемые наушники

Звуковая сигнализация

многотональная по уровню сигнала

прерывистая по превышению порога

Число ячеек памяти результатов контроля

999 с возможностью разбивки на 99 групп

Диапазон рабочих температур

-20…+50°С

Питание (аккумуляторы или батареи Alkaline)

2 шт., тип ААА

Время непрерывной работы

50 часов

Габаритные размеры электронного блока

120x60x25 мм

Масса

0,15 кг

Преобразователи. Технические характеристики и назначение:

Расшифровка названий преобразователей:

ПФ-ХХ-YY-ZZ (1)(2)(3)(4)

(1) Тип, по рабочему принципу, преобразователя (ПФ – Преобразователь Фазовый)

(2) Целевое назначение преобразователя (ОН – Общего Назначения, ГТ- Глубокие Трещины, ПР – Проходной преобразователь, ТЛД – Турбинные Лопатки Дифференциальный);

(3) Диаметр зоны диагностики, мм;

(4) Модификация исполнения в серии (Fe – ферромагнитные металлы, Al – алюминиевые сплавы, Ti – титановые сплавы).

ПФ-ОН-4-Fe

Авиастроение, машиностроительная отрасль, нефтегазовый сектор, и др.

Назначение: преобразователь карандашного типа для детектирования поверхностных трещин на изделиях из ферромагнитных материалов

Технические характеристики: мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм: глубина 50мкм, длина 1,5мм;
диаметр зоны диагностики преобразователя 4мм;
диапазон значений отстройки от зазора 0 — 0,3мм;
рабочая частота преобразователя 2МГц

ПФ-ОН-4-Al

Авиастроение, машиностроительная отрасль

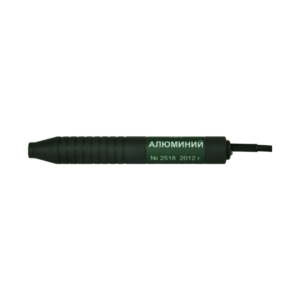

Назначение: преобразователь карандашного типа для детектирования поверхностных трещин на объектах из алюминиевых сплавов

Технические характеристики: мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм: глубина распространения 50мкм;
диаметр зоны диагностики преобразователя 4мм;
диапазон значения отстройки от зазора 0 — 0,3мм;
рабочая частота преобразователя 700кГц.

ПФ-ОН-4- Ti

Авиастроение, машиностроительная отрасль

Назначение: преобразователь карандашного типа для детектирования поверхностных трещин на объектах из титановых сплавов.

Технические характеристики:мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм; глубина 100мкм;
диаметр зоны диагностики преобразователя 4мм;
диапазон значения отстройки от зазора 0 — 0,3мм;
рабочая частота преобразователя 10МГц

ПФ-ОН-14

Ж/д транспорт, машиностроительная отрасль

Назначение: обнаружение поверхностных нарушений в объектах из ферромагнитных металлов, в том числе с грубо обработанной плоской и криволинейной поверхностью. Применяется для контроля деталей и узлов ж/д подвижного состава (диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и прочее).

Технические характеристики: мин. размеры трещин:
— шероховатость Ra=1,25мкм и раскрытие 50мкм: глубина 0,1мм;
 -шероховатость Rz=320мкм и раскрытие 0,1мм: глубина 0,6мм;
диаметр зоны диагностики преобразователя 14мм;
диапазон значений отстройки от зазора 0 — 1,5мм;
рабочая частота преобразователя 100кГц.

ПФ-ТЛД-8

Авиастроение, энергетический комплекс

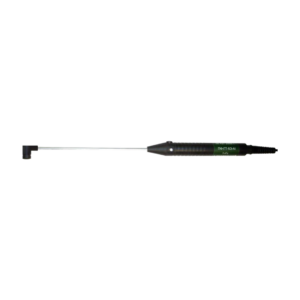

Назначение: дифференциальный преобразователь для детектирования поверхностных нарушений на турбинных лопатках. Дифференциальный принцип действия исключает влияние электромагнитных свойств материала от одной лопатки к другой, а также исключает влияние краевого эффекта при проведении замеров в труднодоступных местах. Конструкция преобразователя для дефектоскопии внутри корпуса на дистанции до 1 метра.

Технические характеристики: мин. размер трещин при шероховатости Ra=1,25мкм и раскрытии 50мкм: глубина 50мкм;
диаметр зоны диагностики преобразователя 8мм;

рабочая частота преобразователя 2МГц.

ПФ-ГТ-14

Машиностроительная отрасль, металлургический сектор

Назначение: обнаружение поверхностных и сквозных нарушений поверхности в листовых материалах, отливках и других объектах из ферромагнитных и неферромагнитных материалов. Отстройка от величины зазора для диагностики грубо обработанных, корродированных, загрязненных и имеющих защитно-декорирующие покрытия, материалов.

Технические характеристики:мин. размеры трещин:
— шероховатость Ra=1,25мкм и раскрытие 50мкм: глубина 0,1мм;
— шероховатость Rz=320мкм и раскрытие 0,1мм: глубина 0,6мм;
макс. глубина одетектируемых трещин до 7мм;
диаметр зоны диагностики преобразователя 14мм;
диапазон величины отстройки от зазора 0 — 1,5мм;
рабочая частота преобразователя 1,5кГц – 100кГц.

ПФ-ПР-хх

Машиностроительная отрасль, металлургический сектор

Назначение: преобразователи проходного типа для дефектоскопии труб, прутков, тонкой проволоки из ферромагнитных и неферромагнитных материалов

Технические характеристики: мин. размер трещин шероховатость Ra=1,25мкм и раскрытие 50мкм: глубина 0,1мм;
нужный внутренний диаметр преобразователя определяется во время заказа ;
доотстройка от влияния несоосности диагностируемого объекта и преобразователя; рабочая частота преобразователя определяется во время заказа.

Дополнительная информация по ВД1:

Дефектоскоп Константа ВД1 внесен в Госреестр СИ РФ под №44493-10. Сертификат № 39937от 08.07.2010г.

Сертификат республики Казахстан № 7957

Рабочие условия эксплуатации прибора Константа ВД1

— Температура окружающего воздуха для прибора от + 5 °С до +40 °С;

— Относительная влажность воздуха до 98 % при +35 °С.
