VERDO SH1404 Осциллограф-мультиметр 70 МГц, 2 канала, генератор

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Полоса пропускания, МГц	70
  Количество каналов	2
  Чувствительность по вертикали	10 мВ/дел – 10 В/дел, от 1 мВ/дел. до 10 В/дел.
  Диапазон коэффициента развертки	5 нс/дел – 1000 с/дел, 5 нс/деление – 1000 с/деление с шагом 1-2-5
  Встроенный мультиметр	Да
  Входное сопротивление	1

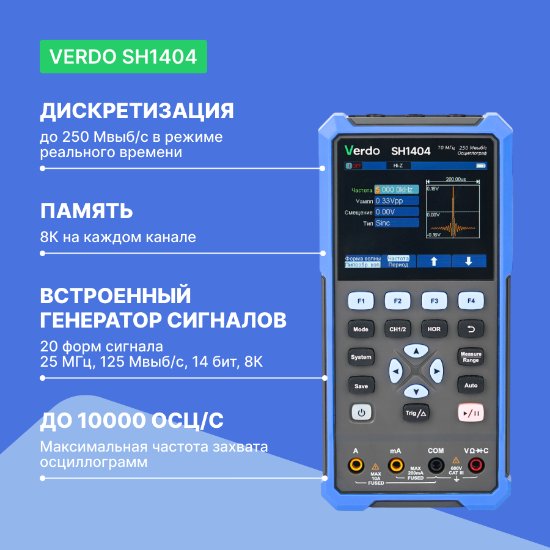

  Частота дискретизации	0,25 Выб/с — 250 Мвыб/с
  Номер в госреестре СИ	90667-23
  Вид исполнения	Портативный
  Измерение постоянного тока (до), А	10
  Измерение переменного тока (до), А	10
  Вертикальное разрешение (A/D), бит	8
  Максимальная длина записи	10 K
  Максимальная частота захвата, осц/с	10000
  Точность временной развертки, ppm	±100
  Режимы входа	AC, DC, GND
  Частотомер	Да
  Генератор сигналов	Да
  Анализ спектра	БПФ
  Фильтры в системе синхронизации	АС
  Дополнительные виды синхронизации	Фронт
  Тип отображения	Цифровой
  Дисплей	3,5″ цветной ЖК-дисплей, 320 × 240, 65536 цветов, TFT экран
  Интерфейс	USB
  Базовая погрешность, %	0.3
  Измерение постоянного напряжения (до), В	1000
  Измерение переменного напряжения (до), В	750
  Диапазон измерения электрической емкости	0 … 2 мФ
  Диапазон измерения сопротивления	0 … 100 МОм
  Измерение True RMS	Да
  Прозвонка цепи	Да
  Тестирование диодов	Да, 0 В — 2 В
  Удержание показаний	Да
  Гарантия (мес.)	12
  Страна производитель	Китай
  Максимальное входное напряжение	400 Вп-п
  Коэффициент затухания пробника	1X — 10000X
  Смещение	6 делений
  Режимы захвата данных	Выборка; последовательный захват выборок
  Обнаружение пиковых значений	Захват глитчей
  Пределы допускаемой относительной погрешности измерения длинных временных интервалов	±100 х 10-6
  Источники запуска	Канал CH1, CH2
  Диапазон уровня триггера	±4 деления от центра экрана
  Точность уровня триггера (типичная)	±0.3 дел
  Тип запуска	Запуск по фронту: подъём, падение
  Режимы запуска	Автоматический, ждущий и однократный
  Диапазон частот частотомера	от 2Гц до полной полосы пропускания
  Место хранения данных	Внутренняя память – до 4 осциллограмм (формат .BIN), 4 настроек, 4 копии экрана, 4 файла формата CSV
  Курсоры	Время, амплитуда, время+ амплитуда
  Входное сопротивление мультиметра	До 10 МОм
  Прозвонка	< 50 Ом - звуковой сигнал
  Емкость	20нФ – 2 мФ: ± (3%+10 е.м.р.)
  Напряжение	DCV: 200мВ ± (0,5% +10 е.м.р.), 2В, 20В, 200В,1000В ± (0,3% +5 е.м.р.); ACV (True RMS): 200мВ, 2В, 20В, 200В: ± (0,8% +10 е.м.р.), 750В: ± (1%+10 е.м.р.); Частота: 40 Гц — 1000 Гц
  Ток	DCA: 0,2А, ± (0,8% +10 е.м.р.), 10A: ± (2,5% +10 е.м.р.); ACA: 0,2А, ± (1% +10 е.м.р.), 10A: ± (2,8% +10 е.м.р.)
  Сопротивление	200 Ом (0,8% +10 е.м.р.); 2 кОм (0,8% +5 е.м.р.); 20кОм ~ 2 МОм (0,8% +3 е.м.р.); 20 MОм: ± (1% +3 е.м.р.); 100 MОм: ± (5% +10е.м.р.)
  Максимальная частота генератора сигналов	Синусоидальный: 0,1 Гц — 25 МГц; прямоугольный: 0,1 Гц — 5 МГц; пилообразный: 0,1 Гц — 1 МГц; импульсный: 0,1 Гц — 5 МГц; произвольный: 0,1 Гц — 5 МГц
  Частота дискретизации генератора	125 Мвыб/с
  Амплитуда (50 Ом)	0,01 В — 2,5 В
  Смещение постоянного тока (высокий импеданс High Z)	±(2,5 В — амплитуда В/2)
  Разрешение частоты	0,01%
  Канал генератора	1
  Длина сигнала	8К
  Вертикальное разрешение генератора	14 бит
  Выходной импеданс	50 Ом
  Разрешение дисплея	320 × 240
  Тип питания	Сетевое (через адаптер) или с помощью аккумулятора
  Сетевое напряжение источника питания	Переменное напряжение 100В — 240 Вскз 50/60 Гц САТ II
  Питание на входе в прибор	постоянное напряжение 5 В, 2 А
  Предохранитель	2 A, класс T, 250 В
  Аккумулятор	2200 мА·ч х2, (3,7 В, тип 18650)
  Рабочая температура (нормальные условия)	от 15 °C до 25 °C
  Температура хранения	от -20 °C до +60 °C
  Относительная влажность	от 30 до 80%
  Атмосферное давление	от 84 до 106 кПа

• Описание

  VERDO SH1404 объединяет в компактном корпусе двухканальный цифровой осциллограф с полосой пропускания до 70 МГц, 4½-разрядный TrueRMS-мультиметр и генератор сигналов специальной формы. Аккумуляторное питание позволяет работать без подключения к сети более 4 часов.

  Прибор предназначен для выездных измерений, работы в сервисных центрах и на объектах с ограниченным доступом к электросети и рабочим пространством. Он также подходит для образовательных и обучающих целей.

  Сохранение результатов измерения. Во внутренней памяти можно сохранить настройки, опорные осциллограммы, копии экрана и файлы осциллограмм в формате CSV. При подключении к ПК через USB сохранённые данные доступны для дальнейшего анализа.

  Автоматические и курсорные измерения. Предусмотрены курсорные измерения и автоматическое измерение параметров сигнала, включая частоту, период, амплитуду, максимальное и минимальное значения, размах и среднее значение.

  Встроенный мультиметр. Мультиметр измеряет напряжение, ток, сопротивление и ёмкость; предусмотрены тестирование диодов, прозвонка цепи, относительные измерения, ручной и автоматический выбор диапазонов и удержание показаний.

  Генератор сигналов. Генератор поддерживает синусоидальную, прямоугольную, пилообразную, импульсную и произвольную формы сигнала. Доступны настройка амплитуды, смещения, частоты или периода и начальной фазы, а также выбор выходного импеданса.

  Программное обеспечение для анализа на ПК. Программное обеспечение позволяет отображать осциллограммы на компьютере, сохранять данные измерений в формате BIN, создавать снимки экрана и проводить курсорные измерения. Прибор поддерживает управление посредством команд SCPI.

  Порты ввода-вывода. Порт USB-Device обеспечивает подключение к ПК и экспорт сохранённых данных.

• Особенности

  • Встроенный мультиметр на 20 000 отсчётов.
  • Встроенный генератор сигналов с четырьмя стандартными и восемью дополнительными формами сигнала.
  • Противоударный хольстер.
  • Съёмная батарея.
  • Цветной ЖК-экран 3,5″ с разрешением 320 × 240.
  • Функция сохранения сигнала.
  • Встроенный частотомер.
  • Русскоязычное экранное меню.

• Комплектация

  • Осциллограф-мультиметр.
  • Сумка для переноски и хранения.
  • Адаптер питания.
  • USB-кабель.
  • Пассивный щуп.
  • 2 кабеля с зажимом-«крокодилом».
  • Набор щупов к мультиметру: один красный и один чёрный.
  • Отвёртка для согласования щупов.
