Описание
| Производитель | ООО «Восток-7», Россия |

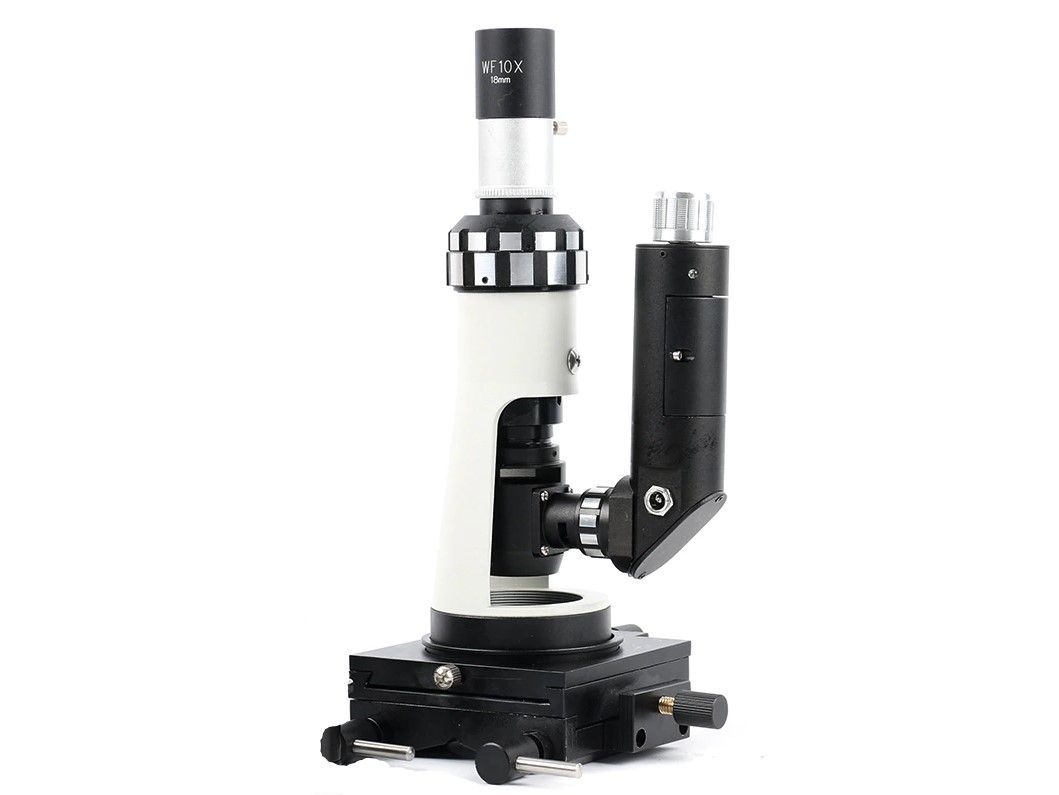

Микроскоп металлографический портативный ММП В7 (далее микроскоп) предназначен для визуального наблюдения микроструктуры металлов, сплавов и других непрозрачных объектов в отражённом свете при прямом освещении в светлом поле и поляризованном свете. Вместо окуляра может быть установлена цветная цифровая видеокамера с подключением к компьютеру, которая позволяет производить измерения, делать снимки и выводить изображение на монитор компьютера в режиме реального времени. Также вместо окуляра может быть установлена цифровая зеркальная фотокамера. Питание микроскопа осуществляется от сети переменного тока 220В, а также от встроенного аккумулятора, что даёт возможность использовать прибор на выездах в полевых условиях при отсутствии стационарного источника питания.
Микроскоп используется для визуального наблюдения объектов на производстве и в лаборатории в различных областях промышленности, экспертизы, науки и образования с целью:
- изучения микрообъектов бесконтактным способом;
- точного измерения линейных размеров рассматриваемых микрообъектов (доп. комплектация);
- проверки печатных плат;
- контроля печати в бумажной и текстильной промышленности;
- проведения опытных и криминалистических экспертиз и т.д.
Изготовитель сохраняет за собой право внесения изменений в конструкцию и объём поставки, право внесения дальнейших технических улучшений и все права, связанные с переводом этой документации.
Преимущества микроскопа металлографического портативного ММП В7:
- увеличение 100-400 крат, с дополнительной оптикой 50-1500 крат;
- встроенный светодиодный осветитель с аккумулятором;

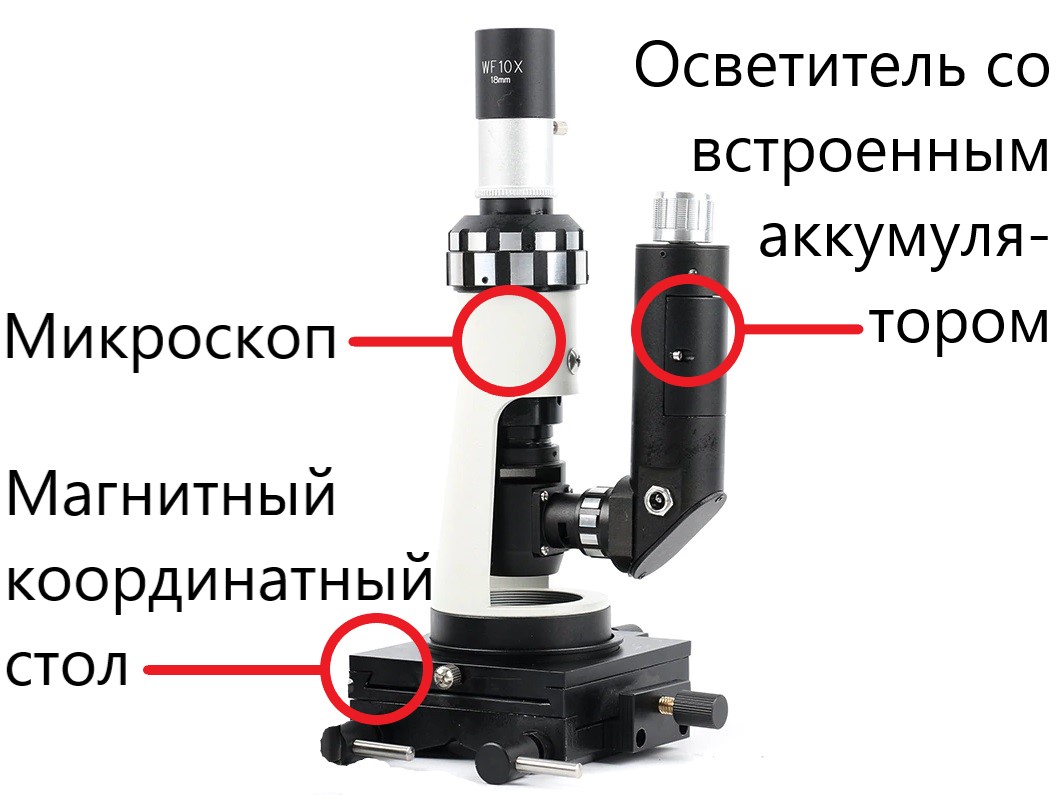

- магнитный координатный стол с микроподвижками для установки на различные металлические валы и крупногабаритные детали, которые невозможно поместить под обычный металлографический микроскоп, также имеется V-образный вырез для позиционирования на цилиндрических изделиях Ø≤10 мм;
- возможность работы в полевых условиях от встроенного аккумулятора при отсутствии электросети;
- возможность измерения размеров микрообъектов специальным окуляром с измерительной микрометрической шкалой (100 делений).
- возможность подключения цветной цифровой видеокамеры с USB и ПО для компьютера или цифровой зеркальной фотокамеры Canon EOS 1300D с оптическим адаптером NDPL-1(2X) для работы в полевых условиях;
- алюминиевый упаковочный кейс.
Комплектация
|
Наименование |
Кол-во |
|

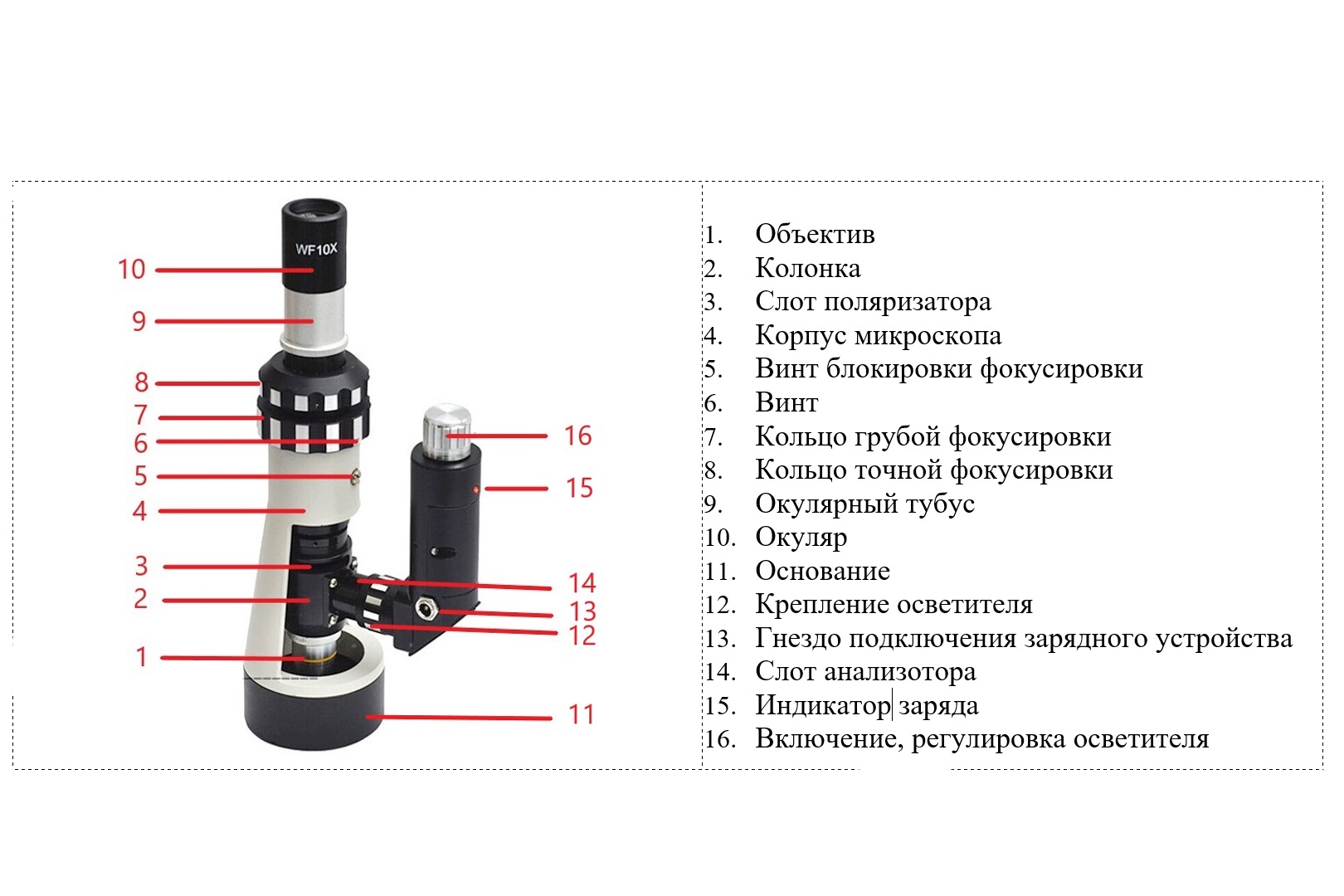

Тубус микроскопа металлографического портативного с фокусировочным механизмом |
1 |
|
Осветитель светодиодный с регулировкой яркости (лампа 3,6 В) |
1 |
|

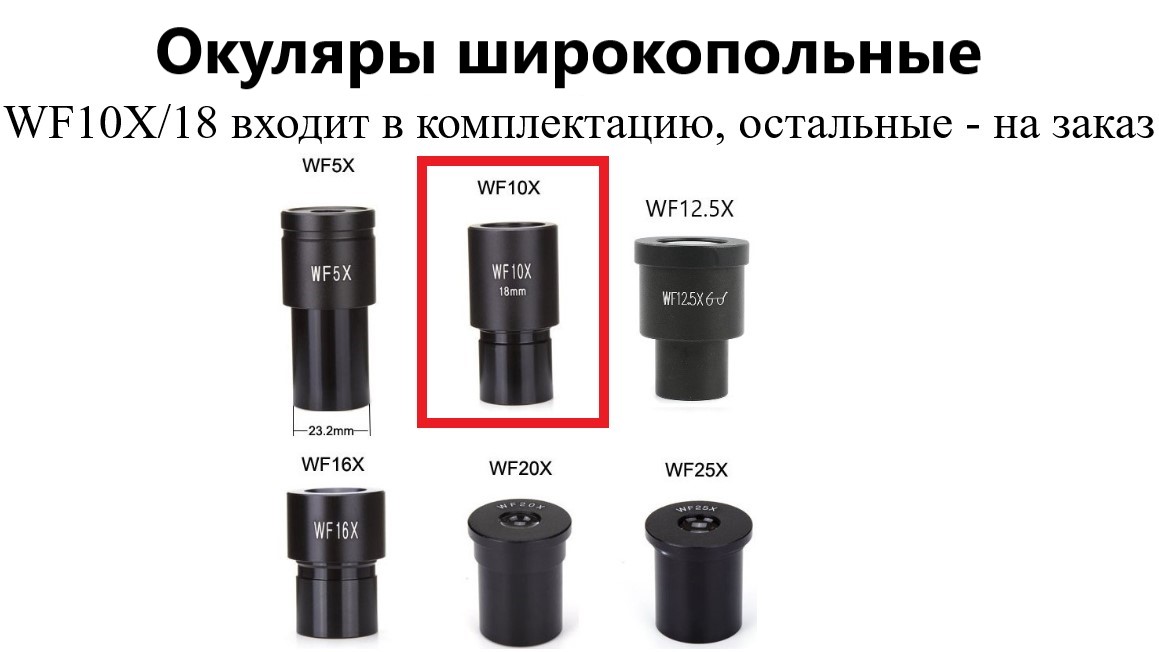

Окуляры широкопольные: WF5x/20 мм WF10x/18 мм WF10x/18 мм с перекрестием и микрометрической шкалой (100 делений) WF12,5/14x WF16x/13 мм WF20x/10 мм WF25x/9 мм |
На заказ 1 На заказ На заказ На заказ На заказ На заказ |
|
Объективы планахроматические для светлого поля отражённого света: Plan 4/0,10 (160/0,17) Plan 10/0,25 (160/0,17) Plan 20/0,40 (160/0,17) Plan 40/0,65 (160/0,17), подпружиненный Plan 60/0,85 (160/0,17), подпружиненный |
На заказ 1 На заказ 1 На заказ |
|

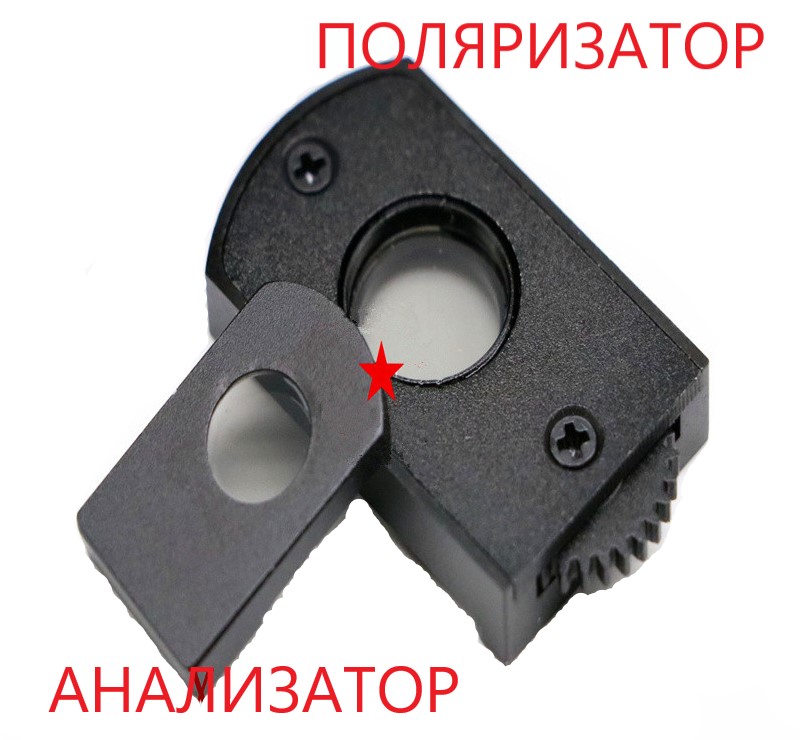

Поляризатор |
1 |
|
Анализатор |
1 |
|
Адаптер питания |
1 |
|
Магнитный координатный стол с микроподвижками и V-образным вырезом |
1 |
|
Паспорт и Руководство по эксплуатации |
1 |
|
Упаковочный кейс |
|
|
Дополнительная комплектация |
|
|
Цифровая камера с USB-кабелем и ПО |
На заказ |
|
Цифровой фотоаппарат Canon EOS 1300D с оптическим адаптером NDPL-1(2X) |
На заказ |
|
Объект-микрометр (ОМО) |
На заказ |
Технические характеристики
|
Наименование, единица измерения |
Значение |
|
Методы исследований в отражённом свете: |
светлое поле поляризация |
|
Общее увеличение, крат |
20* 50* 100 200* 400* 500*…1500* |
|
Длина механического тубуса, мм |
160 |
|
Окуляры широкопольные, крат / диаметр поля зрения, мм: WF5x/20 мм WF10x/18 мм, (диаметр поля зрения Ф18 мм, фокусное расстояние 25 мм, посадочный диаметр D23,2 мм) WF10x/18 мм с перекрестием и микрометрической шкалой (100 делений) WF12,5/14x WF16x/13 мм WF20x/10 мм WF25x/9 мм |
5/20* 10/18
10/18* 12,5/14* 16/13* 20/10* 25/9* |
|
Объективы планахроматические, крат / числовая апертура: Plan 4/0,10 (160/0,17) Plan 10/0,25 (160/0,17) Plan 20/0,40 (160/0,17) Plan 40/0,65 (160/0,17), подпружиненный Plan 60/0,85 (160/0,17), подпружиненный |
4 / 0,10* 10 / 0,25 20 / 0,40* 40 / 0,65* 60 / 0,85* |
|
Фокусировка / диапазон фокусировки, мм |
грубая и точная / 25 |
|
Отражённый свет (время непрерывного освещения на одном заряде аккумулятора, ч) |
система освещения с плавной регулировкой яркости освещения; источник освещения светодиод (~ 40 ч) |
|

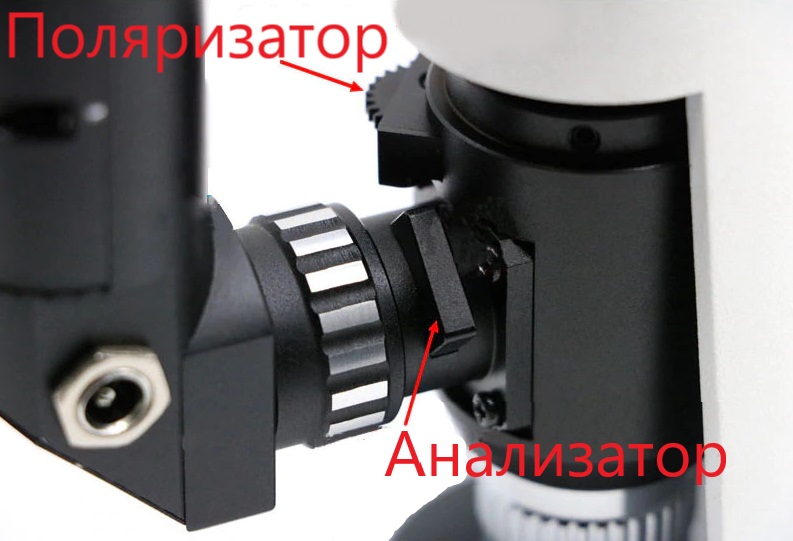

Поляризационное устройство |
поляризатор и анализатор |
|
Корпус изделия |
отлитый под давлением чугун, окрашенный огнеупорной эмалью |
|
Магнитный координатный стол с микроподвижками с V-образным вырезом для позиционирования на цилиндрических изделиях, мин. Ø, мм |
10 |
|
Питание: встроенный аккумулятор с зарядкой от эл. сети, В/Гц |
220/50 |
|
Габаритные размеры микроскопа, высота/ширина/диаметр опоры, мм, не более |
250/160/150 |
|
Масса микроскопа (нетто), кг, не более |
0,95 |
|
Габаритные размеры магнитного стола, высота/ширина/глубина, мм, не более |
90/90/35 |
|
Масса магнитного стола, кг, не более |
0,85 |
|
Габаритные размеры упаковочного кейса (брутто), высота/ширина/глубина, мм, не более |
320/250/100 |
|
Масса упаковочного кейса с микроскопом и принадлежностями (брутто), кг, не более |
4,0 |
|
*- по заказу, не входит в базовую комплектацию |
|
|
Характеристики цифровой камеры*:
|
|
