Успех 1.105Д — трассоискатель

В наличии

Трассоискатель предназначен для поиска подземных коммуникаций и неисправностей кабельных линий. Приемник автоматически определяет глубину залегания до 10 м, а генератор обеспечивает трассировку на расстоянии до 3 км и выходную мощность до 20 Вт.

Задать вопрос
Поделиться

Технические характеристики

Частоты фильтров	100(120), 1024, 32768, 50(60), 512, 8192
Глубина обнаружения	0…10 м
Точность	±5 %
Дальность измерений, м	до 3 км
Мощность, Вт	1024 Гц «1.0», 20 — при частотах 512 Гц «0.5», 6 — при частоте 32768 Гц «33», 8192 Гц «8.2», до 20 Вт
Диапазон рабочих температур	-20…+60°С, -30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Дисплей	LCD дисплей, 320х240 пикселей, LED подсветка
Время непрерывной работы	≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт), не менее 20 часов, полностью определяется его свойствами и, соответственно, при питании от сетевого блока время работы не ограничено
Степень защиты оболочки	IP54, IP65 (при закрытой крышке корпуса — кейса)
Добротность квазирезонансных фильтров (Q)	100
Диапазон частот «Широкая полоса»	0,04…8 кГц
Диапазон частот «Радио»	8…40 кГц
Максимальный коэффициент усиления электрического тракта	100 дБ
Количество встроенных датчиков	4
Подключаемые внешние датчики	CI-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Управление чувствительностью	автоматическое — для 2D отображения «Трасса»; полуавтоматическое или ручное (по выбору) — для «Графиков»; автоматическое или ручное (по выбору) — для режима «2 частоты»
Измерение тока принимаемого сигнала	автоматически в режиме «Трасса» 0,001…9,99 А
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Индицируемые параметры	параметры настройки и управления; 2D визуализация положения трассы относительно прибора; графики уровня сигнала с датчиков; глубина залегания трассы; ток сигнала
Звуковая индикация	встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Источник питания	4…7 В (4 элемента тип «С»)
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60°С / -30…+60°С
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 — «8.2» / 32768 — «33» для «Lc» или 8192 — «8.2» для «AH»
«Антенные» режимы работы	встроенная передающая антенна «LC»; внешняя передающая антенна «АН»
Режимы «модуляции» (сигналы специальной формы)	прерывистый «ПР» (кратковременные посылки сигнала); длительность посылки 0,12 сек.; частота следования посылок 1 Гц
Двухчастотный режим «2F»	одновременная генерация частот 1024 Гц и 8192 Гц; соотношение амплитуд 4/1 (соответственно)
Ограниченный программой выходной ток при ручном повышении	≥ 5 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»; 3 — при частоте 32768 Гц «33»
Выходной ток, заданный для автоматического согласования	≥ 0,2 — при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; 0,1 — при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В	32 — в двухчастотном режиме модуляции «2F»; 40 — в других режимах
Напряжение питания	7…15 В
Батарейный комплект «тип С×8»	8 щелочных («alkaline») элементов 1,5 В «тип С»
Внешние источники питания	аккумулятор «12 В» (например, автомобильный); выходное напряжение 11…14 В при токе не менее 4 А; сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); выходное напряжение 15 В, мощность 60 Вт
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»; ручное кнопками МЕНЬШЕ / БОЛЬШЕ после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю; бесконтактное подключение с применением встроенной передающей антенны «LC»; бесконтактное подключение с применением внешней передающей антенны «АН»; бесконтактное подключение с применением индукционных передающих клещей
Выходной усилитель мощности	модифицированный CLASS D КПД до 85%
Страна производства	Россия

Описание

Трассопоисковый комплект предназначен для определения местоположения и глубины залегания подземных коммуникаций: силовых и сигнальных кабельных линий, армированных оптоволоконных линий и трубопроводов из электропроводных материалов. Он также применяется для поиска неисправностей кабельных линий и обследования местности перед земляными работами.

В состав комплекта входит приемник-моноблок с ЖК-дисплеем. На экран выводится изображение трассы, автоматически рассчитываются глубина залегания коммуникации до 10 м и величина тока в линии.

Компактный автономный генератор оснащен дисплеем и встроенной индукционной антенной. Его выходная мощность — до 20 Вт, дальность работы — до 3 км.

Подключение к искомой трассе возможно контактным и бесконтактным способом.
Применение
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м.
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
- Поиск электрических кабелей под напряжением.
- Поиск мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий.
- Обследование участков местности перед проведением земляных работ.
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Особенности

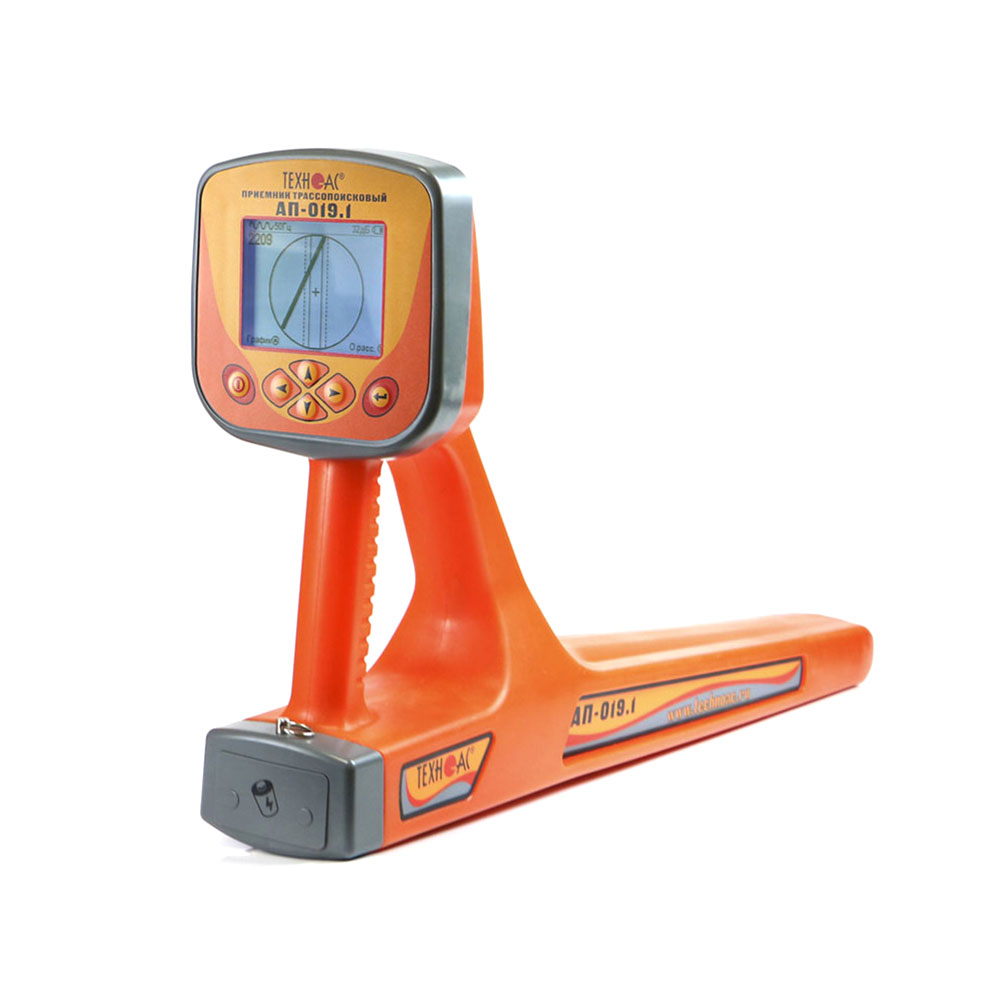

Особенности приемника АП-019.1.
- Цифровой трассопоисковый приемник-моноблок.
- Отображение трассы на экране прибора.
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
- Варианты отображения информации: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты».
- Дополнительные функции при подключении внешних датчиков.
- Рабочие частоты: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, «Широкая Полоса» 40…8000 Гц, «Радио» 8…40 кГц.
- Меню на русском и английском языках.

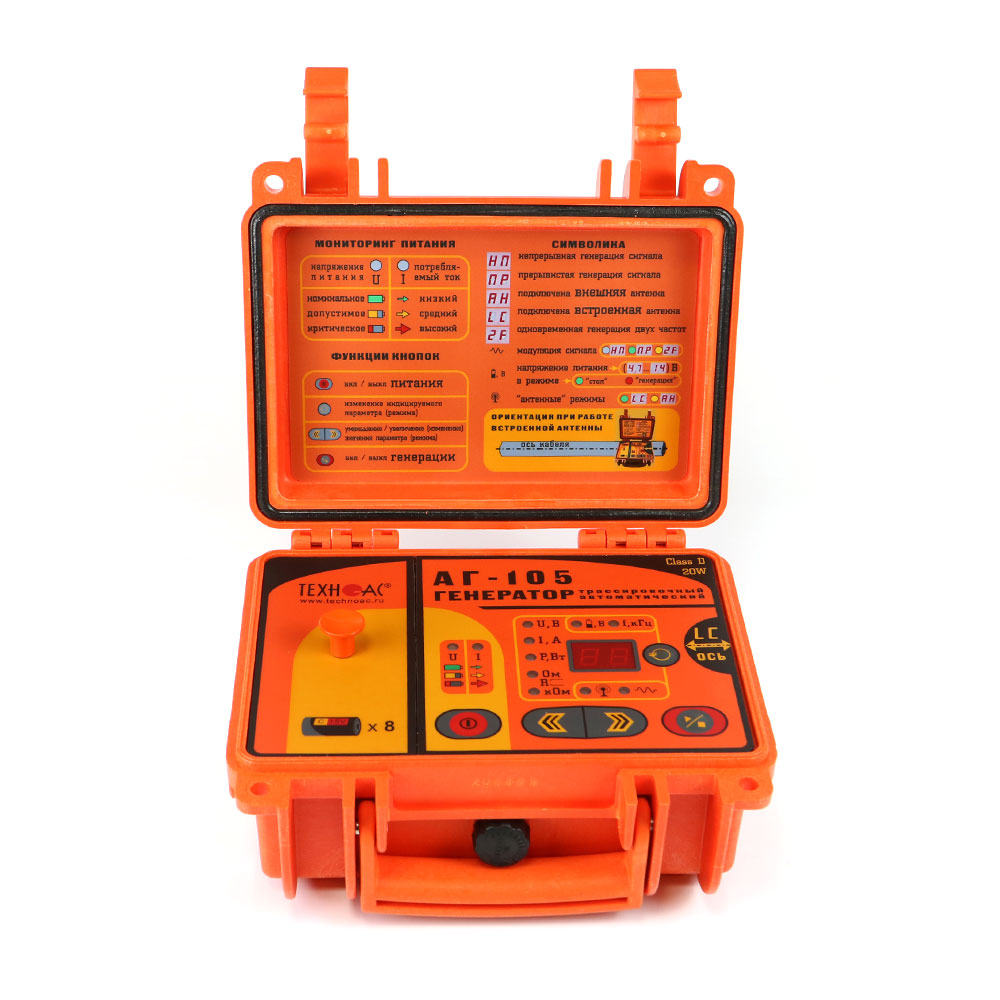

Особенности генератора АГ-105.
- Встроенный «мультиметр» отображает напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение или увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Функциональные возможности приемника АП-019.1 в различных режимах работы.

Режим «Трасса». Основной режим трассировки: на индикаторе отображаются положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск проходит в полуавтоматическом режиме.

Режим «График». Дополнительно отображается график изменения уровня сигнала на рабочей частоте. Режим удобен при слабом сигнале или искаженном электромагнитном поле.

Режим «График+». Позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.

Режим «Минимум максимум». По графикам изменения уровня сигнала позволяет локализовать коммуникацию и находить центры нескольких близко расположенных коммуникаций.

Режимы «Относительное расстояние до коммуникации». Используются для определения глубины залегания нескольких близко расположенных коммуникаций.

Режим «2-частоты». Включает опцию «свой-чужой» и позволяет диагностировать состояние кабелей и изоляции трубопроводов с применением внешнего генератора.

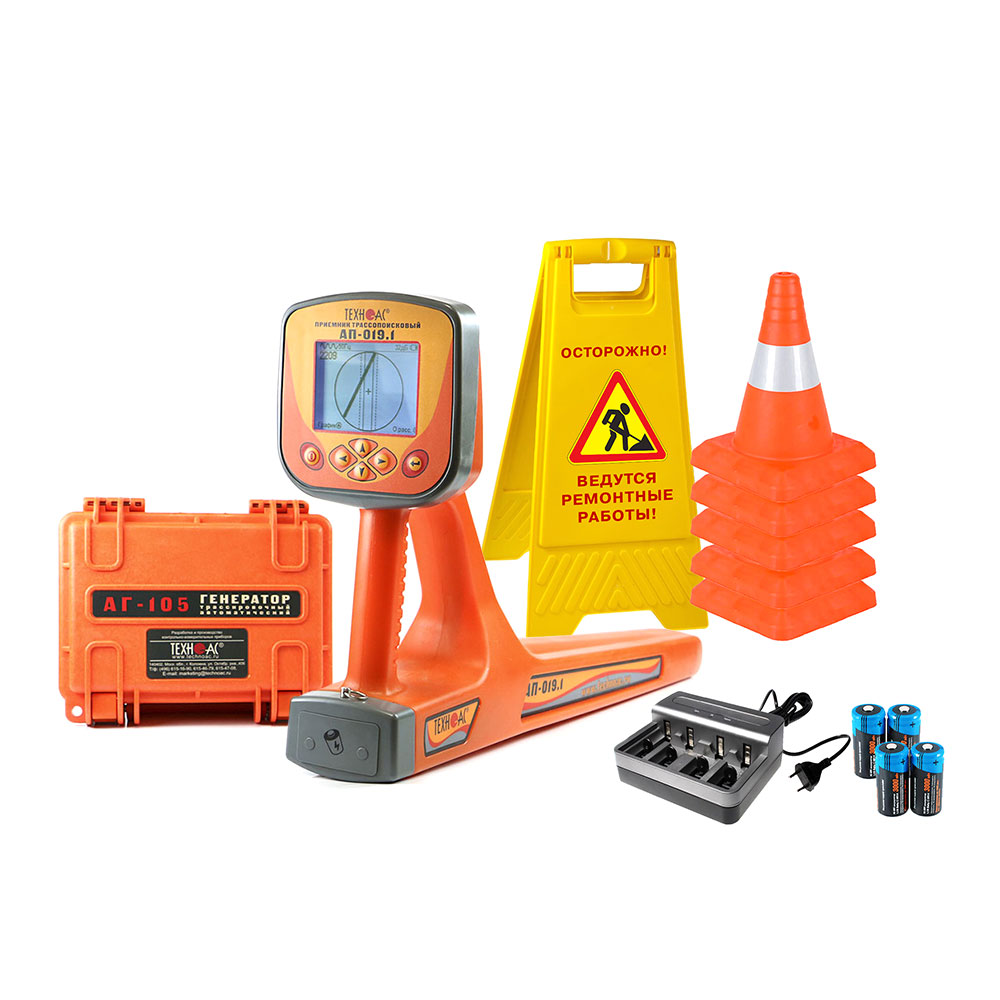

Комплектация
- Трассопоисковый приемник АП-019.1 — 1 шт.
- Генератор трассировочный АГ-105 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.050 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Колпачок изоляционный d=8 мм — 2 шт.

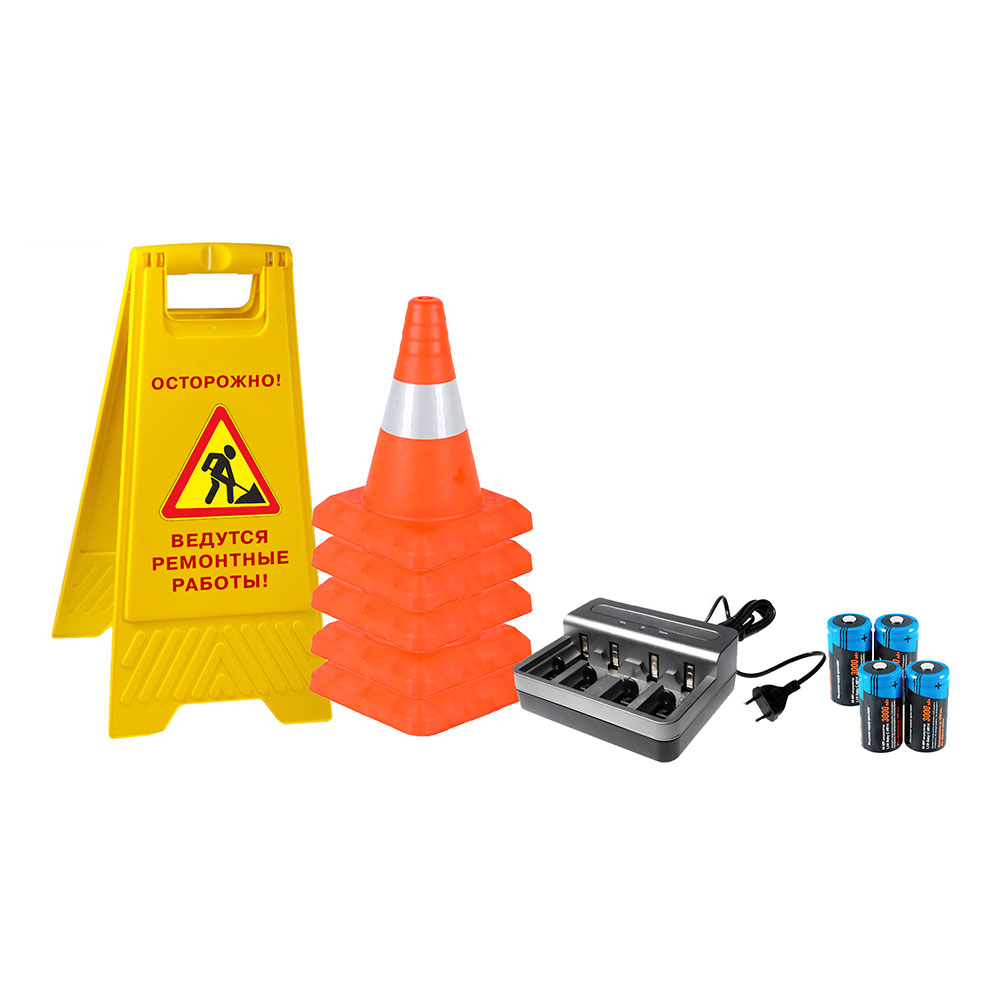

- Батарейки — 8 шт.
- Комплект аккумуляторов для приемника АП-019 — 1 шт.
- Зарядное устройство — 1 шт.
- Конус дорожный, высота 30 см — 5 шт.
- Аварийный знак «Люк открыт» или «Идут работы» — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация.
- Индукционная антенна ИЭМ-301.5.
- Комплект аккумуляторов и зарядное устройство для приемника АП-019.
Гарантия

Гарантия производителя: 24 месяца.
Доставка

Транспортная компания: Деловые линии, СДЭК, ЭНЕРГИЯ, DPD. Стоимость рассчитывается отдельно.

Самовывоз бесплатный, с 9:00 до 16:00 по адресу: Московская область, г. Коломна, ул. Октябрьской революции, д. 406.
Документы
Дополнительно

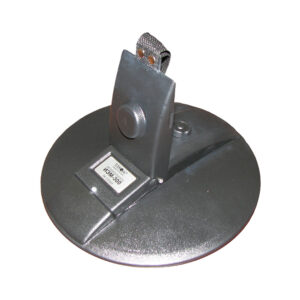

- ИЭМ-300 Люк — портативный искатель металлических люков
