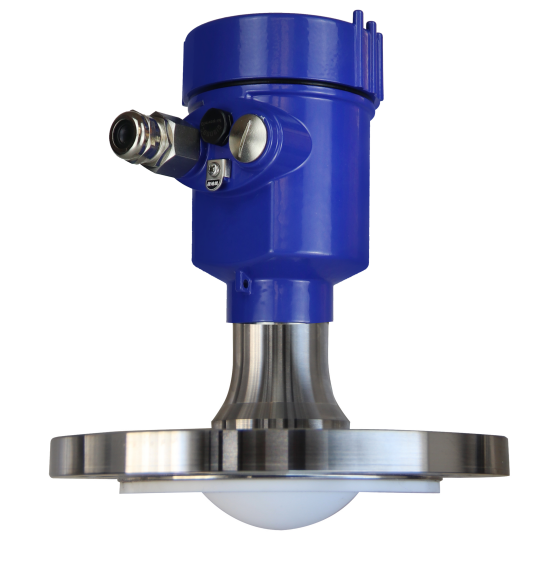

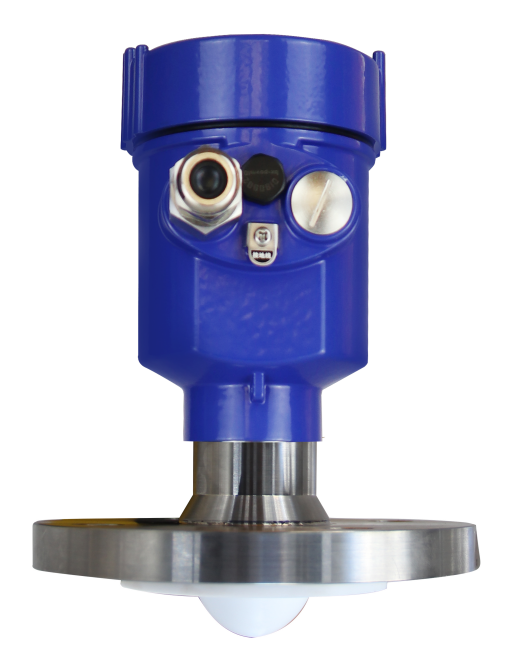

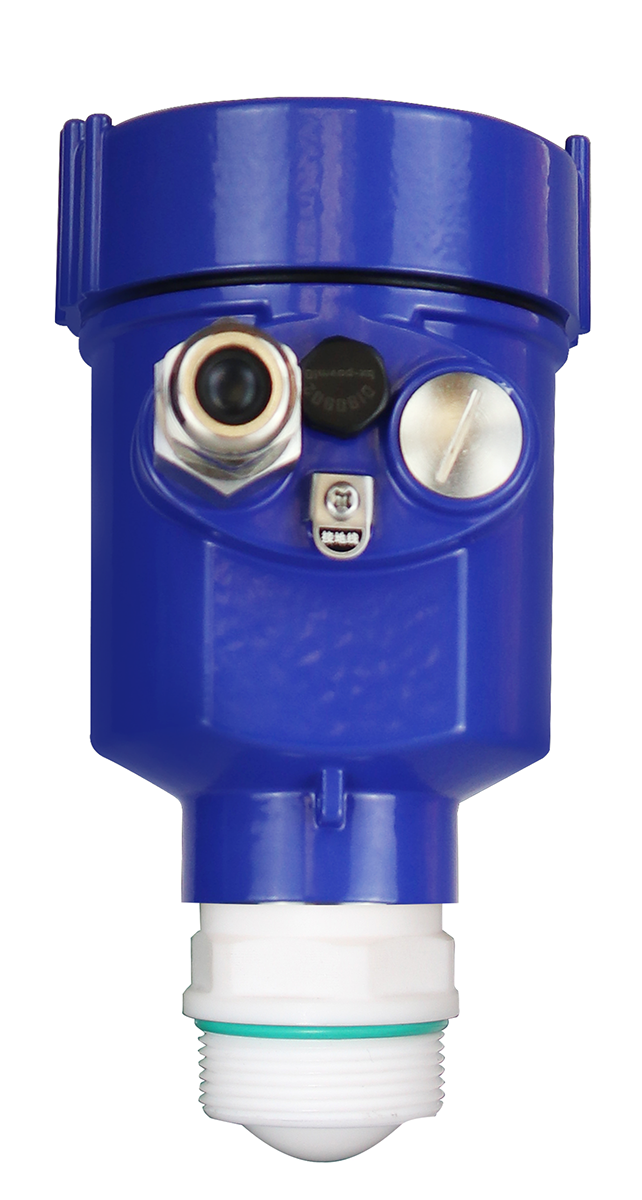

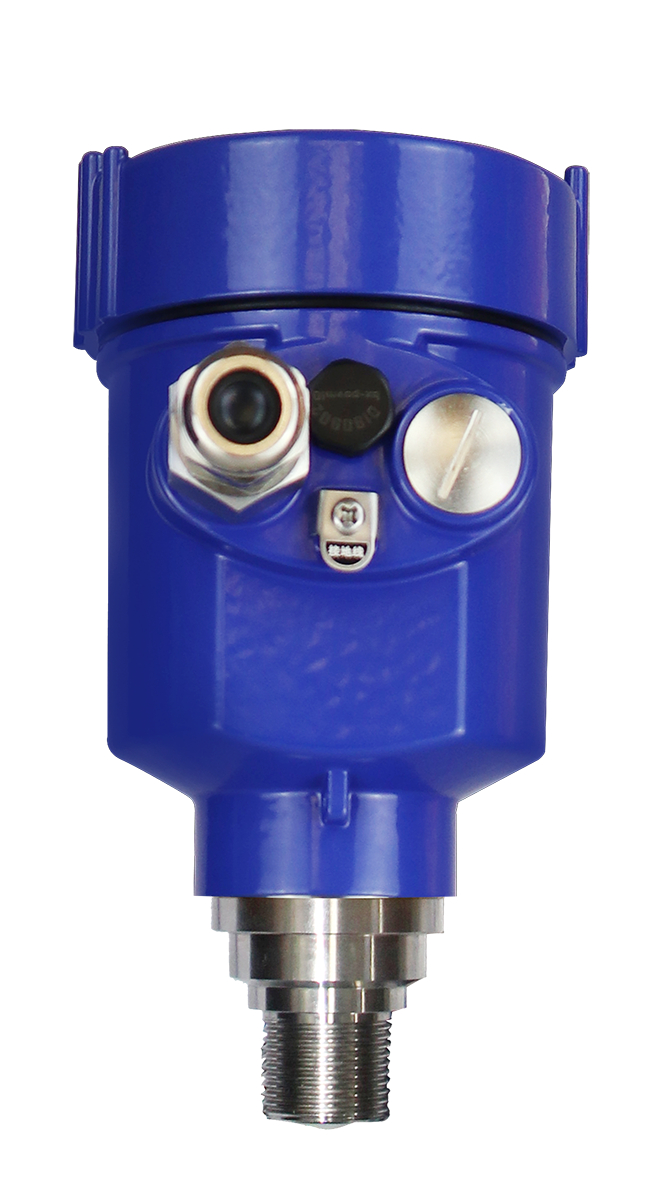

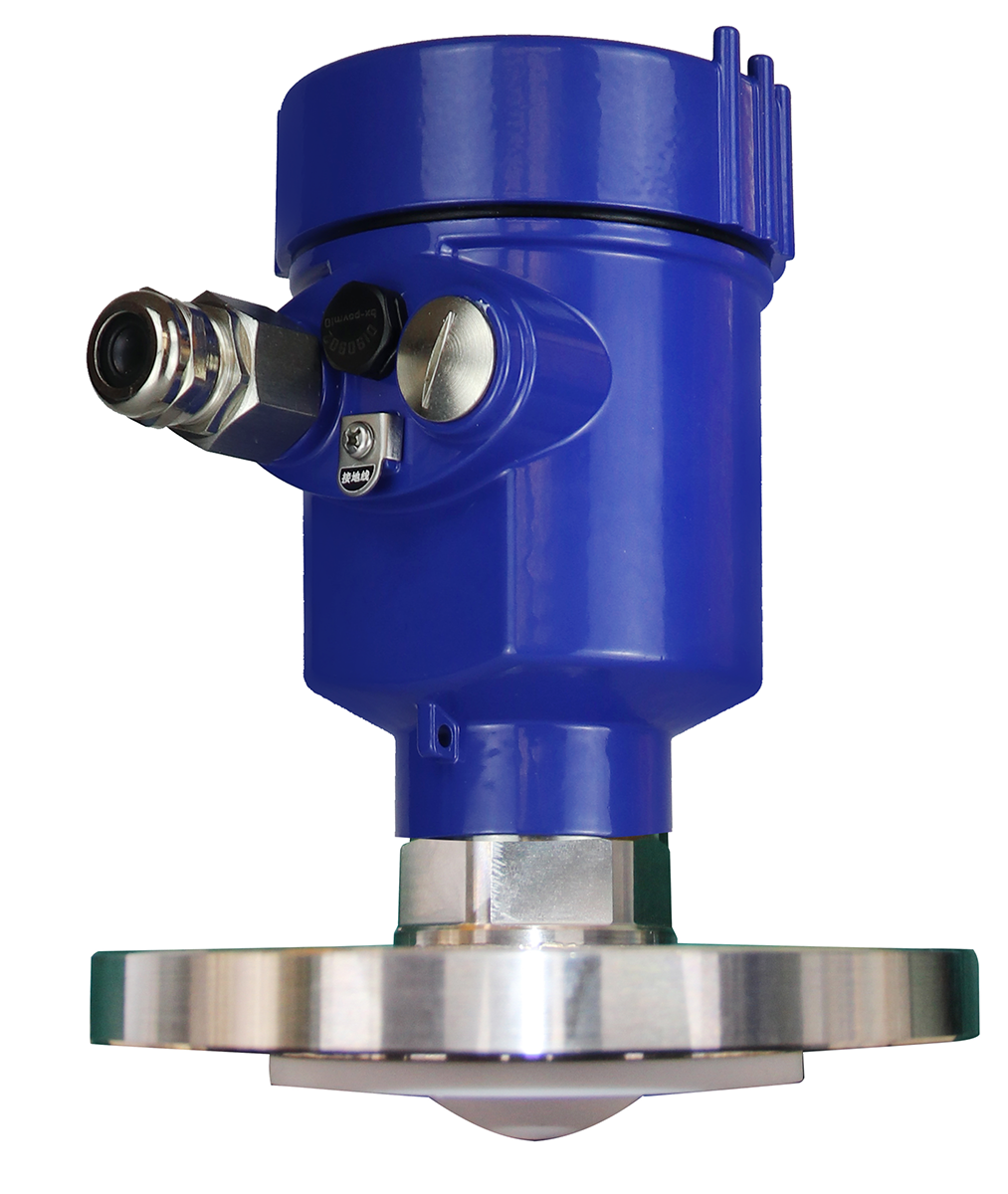

Универсальный радарный уровнемер STREAMLUX RD-8000

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Погрешность измерений	± 2 ~ 5 мм, от 2 мм
  Диапазон измерений	0 — 100 м, 10 ~ 100 м
  Измеряемые вещества	жидкость, порошок, гранулы, пульпа
  Температура рабочей среды	-40 +1000°, до +1000°С
  Максимальное давление процесса	-0,1 ~ 2,5 МПа, до 2,5 МПа
  Угол излучения	3 ~ 14°, от 3°
  Диапазон частот	76-81 ггц
  Реестр СИ РФ	95942-25
  Реестр СИ Казахстана	KZ.02.03.024516-2026
  Модель и тип измерителя	FM Радар с частотной модуляцией в миллиметровом диапазоне; Streamlux RD-8000
  Тип антенны	Линзовая; Ø 21 ~ 78мм
  Зона нестабильной точности	70 ~ 300 мм
  Время реакции уровнемера в режиме быстрого измерения	менее 1 с

• Описание

  Радарные уровнемеры RD-8000 предназначены для бесконтактного измерения уровня жидкостей, сыпучих и твёрдых материалов в сложных технологических условиях, в диапазоне дальности до 100 м с точностью до 3 мм.

  Используя принцип частотной модуляции сигнала, радарные уровнемеры RD8000 работают в условиях сильного парения, запыления и конденсации. Для них не является помехой вспенивание, кипение или перемешивание измеряемого материала. Приборы работают при температуре измеряемого вещества от -40 до +1000 °С. Давление в ёмкости может достигать 25 атмосфер.

  Радарные уровнемеры Streamlux RD-8000 могут устанавливаться в ёмкостях всех типов, включая колонны, силосы, дробилки, мешалки, реакторы, сепараторы и доменные печи, и использоваться при хранении, приготовлении и перевозке.

  Они не требуют переналадок и сложного обслуживания, не подвергаются механическому износу и не требуют расходов на эксплуатацию.

  Применяются для измерений жидкостей: чистой и сточной воды, жидкостей в пищевой промышленности, кислот, щёлочей, растворителей, спиртов, масел, сырой нефти, нефтепродуктов и сжиженного нефтяного газа.

  Применяются для измерений твёрдых веществ: пластиков в виде порошков и гранул, цемента, клинкера, известняка, руды, гравия, песка, щебня, угля, пылеугольной крошки, сухой золы, глинозёма, зерна, муки и других сыпучих пищевых продуктов.

  Также измеряются шлам, пульпа, навозная жижа и другие подобные субстанции.

  Для измерения агрессивных веществ передняя часть антенны может быть прикрыта антикоррозийной оболочкой, проницаемой для радиолучей.

  Уровнемер RD-8000 предназначен для высокоточных измерений на расстояниях от 7 см до 100 метров. Измеряемая среда может иметь температуру до +1000 °С и быть прикрыта паром, пылью или пеной.

  Компактная линзовидная антенна позволяет устанавливать радарные уровнемеры в резервуарах со сложной геометрией и в узких обводных трубах.

  Предельно узкий угол излучения до 3° уменьшает образование помех и обеспечивает точные измерения при налипании, конденсации и сильной запылённости без дополнительных продувочных устройств.

  Уровнемеры серии RD-8000 работают в средах с малой диэлектрической постоянной, включая муку, порошки и гранулы пластмасс, масла, нефть и нефтепродукты.

  Данные по уровню отображаются на экране вторичного преобразователя, а также могут передаваться через аналоговый или цифровой порт в системы диспетчеризации и автоматизированного управления технологическими процессами.

  Измерение сыпучих материалов. При засыпке сыпучих материалов в бункеры и силосы создаётся неровность верхней поверхности материала, характеризуемая углом естественного откоса.

  Угол естественного откоса должен учитываться при измерении уровня материала. Для этого применяется монтаж уровнемера на подвесе, позволяющем регулировать угол излучения радара относительно горизонтальной плоскости.

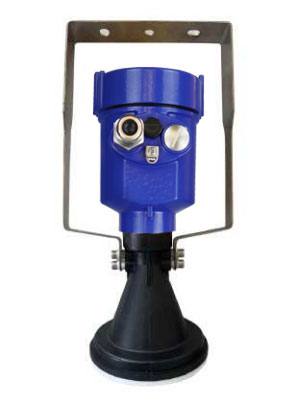

  Радарные уровнемеры Streamlux RD-8000 могут поставляться с подвесом на кардан или рамку-кронштейн.

  Измерение при сверхвысоких температурах. Благодаря модульной конструкции уровнемеры серии RD-8000 могут изготавливаться в различных специализированных вариантах. Для измерений в области металлургии разработан теплоотводящий переходник, позволяющий измерять материалы температурой до 1000 °С.

  Дополнительные преимущества уровнемеров RD-8000.

  Радар миллиметрового диапазона волн с минимальной слепой зоной от 10 см.

  • Компактные антенны позволяют решать задачи в различных производственных условиях.
  • Высокая проникающая способность позволяет работать в нормальном режиме при налипании и конденсации на оболочке антенны.
  • Время реакции уровнемера в режиме быстрого измерения составляет менее 1 с.

  Принцип работы. Установленный в верхней части резервуара излучатель непрерывно формирует частотно модулированный сигнал, линейно изменяющийся во времени. Приём отражённого сигнала осуществляется с помощью той же антенны.

  Смесь переданного и отражённого сигналов анализируется с применением программного обеспечения для выделения и измерения частоты эхо-сигнала, отражённого от измеряемой среды. Разность частот между переданным и принятым сигналом пропорциональна расстоянию до поверхности среды.

  Поскольку скорость света и наклон частотной модуляции известны, по разности частот определяется расстояние от места установки радара до поверхности материала, а затем — уровень материала.

• Комплектация

  Базовая комплектация радарного уровнемера Streamlux RD8000 включает набор функций для решения задач измерения уровня жидкостей и других веществ.

  Модель	Streamlux RD8012К
  Диаметр линзы	32 мм; 42 мм; 76 мм
  Измеряемый материал	Жидкость; порошок; куски/гранулы; пульпа
  Диапазон измерения	до 20 метров; до 30 метров; до 120 метров; до 150 метров
  Фланец	DN32; DN40; DN50; DN65; DN80; DN100; DN125; DN150; DN200; другое
  Давление	0,3 МПа; 0,6 МПа; 1,6 МПа; 2,0 МПа; 2,5 МПа
  Температура	-40 +80 °С; -40 +100 °С; -40 +120 °С; -40 +1200 °С
  Класс защиты	IP65; IP67; с защитой от агрессивных сред
  Конструкция	Моноблок; с выносным дисплеем
  Питание	12 В; 24 В; 220 В
  Выходной сигнал	HART 2 провода; HART 4 провода; RS485
