Производитель: |
Фирма «Elcometer Limited», Великобритания |
Гарантия: |
1 год |
Номер реестра СИ: |
57137-14 до 16.04.2019г. |
Толщиномер покрытий металлических оснований Elcometer 456 предназначен для высокоточного измерения сухого покрытия толщиной до 31 мм.
Поставляемые модификации: B (базовая функциональность), S, T (больше памяти, добавлен интерфейс Bluetooth).

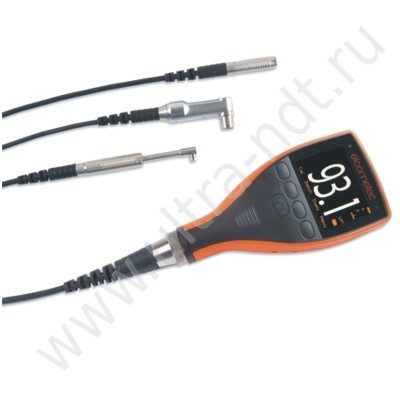

Комплектация толщиномера Elcometer 456 – с выносными съемными датчиками, которые подключаются через разъем. Устройства с отдельными или выносными датчиками характеризуются гибкостью применения, незаменимы для измерений изогнутых поверхностей, маленьких объектов, а также в труднодоступных местах.
Особенности Elcometer 456:
- Меню на русском языке (плюс возможность выбора другого языка);
- Совместим с Elcomaster™ 2.0 и ElcoMaster™ для Android™;
- Полностью готов к эксплуатации сразу после распаковки;
- Новое программное обеспечение Elcomaster 2.0;
- Характеристики дисплея: высокое разрешение, автоповорот информации, устойчивость к растворителям, царапинам;
- Корпус: ударопрочный, герметичный, защита от пыли и брызг (по стандарту IP64);
- Точность измерений высокая: погрешность до ±1%;
- Встроенные индикаторы пределов измерения;
- Для любых окрашенных металлических поверхностей: плоских, изогнутых, шероховатых и даже тонких;
- Скорость фиксируемых измерений: до 70 в минуту, если установлены обычные датчики, и до 140 для устройств с датчиками Ultra Scan;
- Память: сохранение до 150000 результатов в 2500 группах, подходит для нескольких калибровок (метод калибровки настраиваемый);
- Именование групп – буквенно-цифровое;
- Передача данных: USB и Bluetooth.
Особенности продукта |
• — Стандарт
— — Недоступно |
|
Модель B |
Модель S |
Модель T |
Скорость измерений; более 60 измерений в минуту |
• |
• |
• |
Повторяемые и воспроизводимые результаты измерений |
• |
• |
• |
Простая структура меню,
более 30 языков меню, включая русский |
• |
• |
• |
Ударопрочная, брызго и пылезащищенная конструкция — защита по стандарту IP 64 |
• |
• |
• |
Яркий цветной экран с постоянной подсветкой |
• |
• |
• |
Стойкий к царапинам и растворителям ЖК дисплей, диагональ 6 см. |
• |
• |
• |
Большие клавиши с положительной обратной связью |
• |
• |
• |
Питание от USB порта, при подключении к ПК |
• |
• |
• |
Тестовый сертификат производителя |
• |
• |
• |
Автоматический поворот изображения на дисплее:
0°, 90°, 180° и 270° |
• |
• |
• |
Датчик света,
с функцией автоматической настройки яркости дисплея |
• |
• |
• |
Выход из спящего режима при прикосновении |
• |
• |
• |
Режим вспомогательного освещения |
• |
• |
• |
Обновление прошивки прибора¹,
при помощи ПО ElcoMaster™ 2.0
(требуется подключение к сети Интернет) |
• |
• |
• |
Передача данных |
• |
• |
• |
Через интерфейс USB в ПК |
• |
• |
• |
Через интерфейс Bluetooth® в ПК, мобильный телефон
или планшет на базе Android™ |
— |
• |
• |
Экранная статистика |
• |
• |
• |
Количество измерений: η |
• |
• |
• |
Среднее значение: x |
• |
• |
• |
Стандартное отклонение: σ, |
• |
• |
• |
Наибольшее значение: hi |
• |
• |
• |
Наименьшее значение: lo |
• |
• |
• |
Коэффициент вариации: COV |
• |
• |
• |
Значение индекса Elcometer; EIV |
• |
• |
• |
Номинальная толщина сухой пленки; НТСП |
— |
• |
• |
Стандарт IMO PSPC; %>НТСП, %>90 |
— |
• |
• |
Верхний и нижний пределы измерения;
с аудио и визуальной сигнализацией о выходе за пределы |
— |
• |
• |
Значение показания, превышающее верхний предел; |
— |
• |
• |
Значение показания менее нижнего предела |
— |
• |
• |
График тренда «живых» результатов измерений,
в режиме групп |
— |
• |
• |
Программное обеспечение ElcoMaster™ 2.0 и кабель USB |
опция |
• |
• |
Будильник; ежедневный (е), с интервалом (и) |
— |
е |
и |
Заменяемая защитная пленка дисплея |
опция |
• |
• |
Защитный чехол |
• |
• |
• |
Пластиковый чемодан для перевозки |
опция |
опция |
• |
Модели со встроенным датчиком;
автоматическое включение при установке на образец |
• |
• |
• |
Типы датчиков;
Тип F, Тип N, Комбинированный FNF (имеется патент) |
F, N, FNF |
F, N, FNF |
F, N, FNF |
Диапазон измерения для моделей со встроенным
датчиком |
0-13 мм |
0-1500 мкм |
0-1500 мкм |
Модели с выносными датчиками; с автоматическим распознаванием датчика |
• |
• |
• |
Типы датчиков;
Тип F, тип N, комбинированный FNF (имеется патент) |
F, N, FNF |
F, N, FNF |
F, N, FNF |
Диапазон измерения для моделей с выносными
датчиками |
0 — 31 мм |
0 — 31 мм |
0 — 31 мм |
Экранные инструкции по калибровке,
на русском языке и еще более чем на 30 языках |
• |
• |
• |
Различные методы калибровки |
• |
• |
• |
Заводская;
сброс до настроек заводской калибровки |
• |
• |
• |
— По 2 точкам; для гладких и шероховатых поверхностей |
• |
• |
• |
— По 1 точке; калибровка нуля |
• |
• |
• |
— Смещение нуля (имеется патент);
для калибровки согласно ISO19840 |
— |
• |
• |
Предустановленные методы калибровки и измерения |
— |
• |
• |
— ISO, SSPC PA2, Шведский, Австралийский |
— |
• |
• |
— Автоматическая калибровка; для быстрой калибровки |
— |
• |
• |
Тип памяти калибровок;
прибор (п) или прибор & группа (пг) |
П |
ПГ |
ПГ |
Количество групп,
с собственной отдельной калибровкой |
— |
1 |
2500 |
Память для калибровок;
3 пользовательских калибровки |
— |
— |
• |
Предупреждение о выходе за пределы калибровки |
— |
— |
• |
Блокировка калибровки ; с опциональным PIN кодом |
• |
• |
• |
Удаление последнего показания |
• |
• |
• |
Память прибора;
количество сохраняемых результатов измерений |
Последние 5 |
1500 |
150000 |
Индивидуальные калибровки групп
передаваемые в ПК через ElcoMaster 2.0 |
• |
• |
• |
Пределы измерений;
аудио и визуальные предупреждения о выходе за пределы измерения |
• |
• |
• |
Установка пределов измерения
для прибора (п), для прибора или группы данных (п/г) |
— |
П |
Г |
Сохранение даты и времени измерения |
— |
• |
• |
Тип групп памяти:
обычные, с рассчитанным средним, IMO PSPC |
— |
• |
• |
Просмотр результатов в группах памяти в виде графиков |
— |
— |
• |
Просмотр, очистка и удаление групп памяти |
— |
• |
• |
Копирование групп и данных калибровки |
— |
— |
• |
Буквенно-цифровое именование названий групп
(непосредственно с клавиатуры прибора) |
— |
— |
• |
Режимы Сканирования и Автоповтора при подключении сканирующих датчиков Ultra/Scan |
— |
— |
• |
Режим фиксированного размера групп, связь между группами |
— |
— |
• |
Ассортимент толщиномеров покрытий Elcometer 456 с выносными датчиками
Модели толщиномеров покрытий Elcometer 456 для подключения выносных обеспечивают еще большую гибкость в использовании, позволяя измерять покрытий в труднодоступных местах, на изогнутых поверхностях, а также такие виды покрытий как графит или анодные покрытий, я также работать под водой.
|
Модель B |
Модель S |
Модель T |
Elcometer 456 Тип F для подключения
выносного датчика |
A456CFBS |
A456CFSS |
A456CFTS |
Elcometer 456 Тип N для подключения
выносного датчика |
A456CNBS |
A456CNSS |
A456CNTS |
Elcometer 456 Тип FNF для подключения
выносного датчика |
A456CFNFBS |
A456CFNFSS |
A456CFNFTS |
Толщиномеры типа F (принцип магнитной индукции, измерение толщины покрытий на магнитных металлических основаниях) позволяют подключать датчики типа F.
Толщиномеры типа N (принцип вихревых токов, измерение толщины покрытий на немагнитных металлических основаниях) позволяют подключать датчики типа N.
Комбинированные приборы типа FNF позволяют подключать любые датчики: датчики для измерения толщины покрытия на магнитных металлах (F), датчики для измерения толщины покрытий на немагнитных металлах (N), а также комбинированные датчики типа FNF, позволяющие производить измерения покрытий, как на магнитных, так и на немагнитных металлах одним датчиком.
Технические характеристики
Тип дисплея: |
Цветной тонкоплёночный QVGA дисплей, диагональ 2.4 дюйма (6 см), разрешение 320 х 240 пикселей |
Тип батареи: |
2 сухие батареи типа АА, возможно использование перезажаемых батарей |
Срок службы батарей: |
~24 часа непрерывного использования при проведении 1 измерения в секунду5 |
Размеры прибора:
(В x Ш x Г) |
141 x 73 x 37 мм |
Вес прибора: |
161 г, включая поставляемые батареи |
Диапазон рабочих температур: |
-10 — 50°C |
Доступные сертификаты: |
Тестовый сертификат производителя Elcometer Limited с данными измерений
Инспекционный сертификат — указывает, на то что прибор был протестирован согласно процедурам производителя Elcometer Limited |
Комплект поставки толщиномера Elcometer 456 для подключения отдельного выносного датчика: |
Толщиномер Elcometer 456 для подкючения выносного датчика, ремешок на запястье, чемодан для перевозки (модель T), защитный чехол (модели B, S, T), 1 x защитная плёнка дисплея (модели S, T), 2 x AA батареи, инструкция по эксплуатации, кабель USB (модели S, T), программное обеспечение ElcoMaster 2.0 (модели S, T) |
Выносные датчики заказываются отдельно.
Калибровочные плёнки соответствующего диапазона поставляются с выносными датчиками.
1 Требуется подключение к сети интернет.
2 Значение индекса Elcometer Index используются в автомобильной промышленности для оценки общего качества покрытия. Патент США US7606671B2
3 Патент на FNF — Соединённое Королевство: GB2306009B; США: 5886522
4 Патент США на смещение нуля: US6243661
5 При использовании значений по умолчанию и поставляемые в комплекте литиевые батареи, щелочные и перезаряжаемые батареи могут иметь другие параметры.
Может использоваться в соответствии со следующими Стандартами:
AS 2331.1.4, AS 3894.3-B, AS/NZS 1580.108.1, ASTM B 499, ASTM D 1186-B, ASTM D 1400, ASTM D 7091, ASTM E 376, ASTM G 12, BS 3900-C5-6B, BS 3900-C5-6A, BS 5411-11, BS 5411-3, BS 5599, DIN 50981, DIN 50984, ECCA T1, EN 13523-1, IMO MSC.215(82), IMO MSC.244 (83), ISO 1461, ISO 19840, ISO 2063, ISO 2360, ISO 2808-6A, ISO 2808-6B, ISO 2808-7C, ISO 2808-7D, ISO 2808-12, NF T30-124, SS 184159, SSPC PA 2, US Navy PPI 63101-000, US Navy NSI 009-32
Стандарты, выделенные серым, были заменены, но тем не менее могут использоваться в некоторых отраслях.
