Трубка напорная модификации Пито 0,5 м исполнение «В»

В наличии

• Задать вопрос
• Поделиться

• Технические характеристики

  Диаметр, мм	не менее 300
  Тип термопары	ХА(К)
  Класс термопары	2
  Диапазон температуры	от 0 до плюс 600
  Стандарт	ГОСТ 8.361-79

• Описание

  Производство ООО НПО «ЭКО-ИНТЕХ», Россия.

  Трубка напорная модификации Пито предназначена для измерений объемного расхода жидкости и газа в одной точке поперечного сечения цилиндрических труб диаметром не менее 300 мм в случаях, когда стенки трубы газохода не подвержены интенсивной коррозии или отложению на них веществ, выделяющихся из измеряемой среды по ГОСТ 8.361-79.

  Применяется при определении скорости и объемного расхода в газоходах и вентсистемах в комплекте с дифференциальными манометрами типа ДМЦ-01А, ДМЦ-01О, ДМЦ-01М или др.

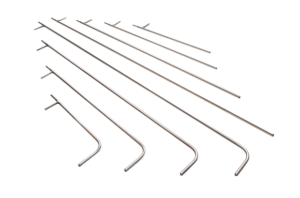

  Выпускаются две модификации трубок напорных: Пито с изогнутым носиком и Пито цилиндрическая с прямым носиком. Также выпускаются два исполнения трубок напорных: В, вентиляционное, и П, промышленное, отличающиеся диапазонами измерений скорости воздушного потока.

  Трубка напорная Пито воспринимает полное давление отверстием в торце изогнутой трубки, статическое давление — отверстиями в стенке внешней трубки. Трубка напорная Пито цилиндрическая полное давление воспринимает через отверстие в стенке внешней трубки, а статическое — отверстием в торце прямой трубки.

  Концы трубок напорных соединяются с дифференциальным манометром шлангами: силиконовыми, поливинилхлоридными или резиновыми. Шланги необходимой длины приобретаются дополнительно. Трубка напорная устанавливается в отверстие в стенке воздуховода на прямом участке.

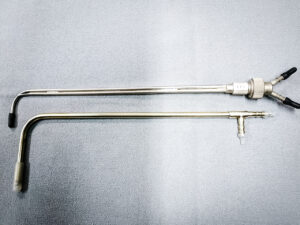

  Трубка напорная модификации Пито с термопарой предназначена для работы в комплекте с дифференциальным манометром ДМЦ-01М, имеющим канал автоматического ввода температуры. При измерениях скорости и объемного расхода газопылевых потоков таким комплектом отпадает необходимость измерения температуры потока дополнительным термометром и ввода значения в память ДМЦ-01М вручную.

  Термопарой могут быть оснащены трубки напорные Пито длиной 0,5; 1,0; 1,5; 2,0 м. Используется термопара тип ХА(К), кл. 2. Манометром ДМЦ-01М с каналом ввода температуры осуществляется индикация температуры газового потока в диапазоне от 0 °С до плюс 600 °С.

  Периодическая поверка термопары не производится. По окончании срока действия первичной поверки, составляющего 4 года, осуществляется замена термопары на новую. Замена термопары возможна только на предприятии-изготовителе ООО НПО «ЭКО-ИНТЕХ».

  Схема подключения трубки напорной Пито к манометру.

  Наконечники:

  • Наконечник трубки Пито
  • Наконечник трубки Пито с термопарой
  • Наконечник трубки Пито цилиндрической
