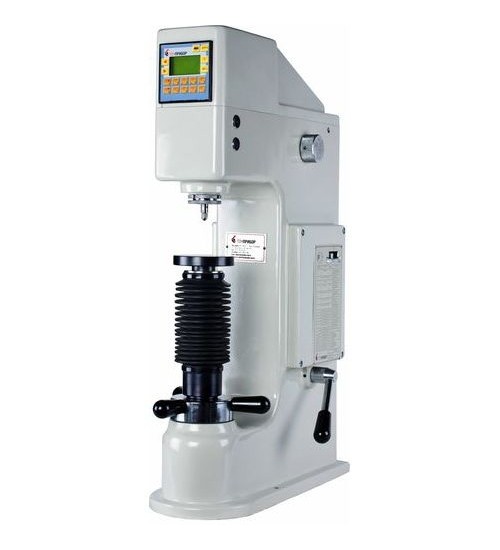

Стационарный твердомер ТРС 5009А (аналог 2143 ТРС-М)

В наличии

Описание

Производитель:	ООО "Точприбор Северо-Запад", г.С.-Петербург
Гарантия:	1 год
Номер реестра СИ:	50396-12 до 09.07.2017г.

Твердомер ТРС 5009A предназначен для измерения твердости металлов и сплавов по методу Роквелла и Супер-Роквелла, пластмасс, графитов и металлографитов, фанеры, прессованной древесины и других материалов.

Прибор оснащен микропроцесорной системой измерения

Твердомер ТРС 5009А предназначен для следующих целей:

измерения твердости металлов и сплавов по методу Роквелла в соответствии с ГОСТ 9013-59, пластмасс по ГОСТ 24622-81, графитов и металлографитов, фанеры, прессованной древесины и других материалов;
измерения твердости металлов и сплавов по методу Супер-Роквелла по ГОСТ 22975-78;
работы в цехах и лабораториях машиностроительных и металлургических предприятий, а также в лабораториях научно – исследовательских институтов с температурой окружающего воздуха от +10 до + 35 °С, относительной влажностью от 50 до 80 %.
Диапазон измерения твердости по шкалам Супер-Роквелла в соответствие со значениями указанными в таблице 2.

Шкала твердости	Нагрузка, Н	Вид индентора	Диапазон измерения, НBW
HR 15 N	147,31	Алмазный конус	от 70 до 94
HR 30 N	294,2	Алмазный конус	от 40 до 86
HR 45 N	441,3	Алмазный конус	от 20 до 78
HR 15 T	147,31	Шарик Ø 1,588 мм	от 62 до 93
HR 30 T	294,2	Шарик Ø 1,588 мм	от 15 до 82
HR 45 T	441,3	Шарик Ø 1,588 мм	от 10 до 72

Пределы допускаемой погрешности испытательных нагрузок:

по методу Роквелла:
- предварительной — ± 1 %;
- полной — ± 0,5 %.
по методу Супер-Роквелла:
- предварительной — ± 1 %;
- полной — ± 0,5 %.

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла указаны в таблице 3.

Интервалы измерения твёрдости c обозначение шкал Роквелла	Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла, HR, ( ± )
от 20 до 75 HRA	2.0
от 75 до 88 HRA	1.5
от 20 до 80 HRB	3.0
от 80 до 100 HRB	2.0
от 20 до 35 HRC	2.0
от 35 до 55 HRC	1.5
от 55 до 70 HRC	1.0

Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Супер-Роквелла указаны в таблице 4.

Шкалы Супер-Роквелла	Пределы допускаемой абсолютной погрешности измерения твёрдости по шкалам Роквелла, HR, ( ± )
HR15N, HR30N, HR45N	2.0
HR15T, HR30T, HR45T	3

Особенности

Расстояние от вершины испытательного наконечника до рабочей плоскости регулируемое: от 0 до 240 мм.
Расстояние от оси испытательного наконечника до стенки корпуса, ограничивающей размер испытуемого изделия 145 мм.
Гидравлическая система обеспечивает плавное приложение основной нагрузки в течение 2–8 с.
Цена деления шкалы отсчетного устройства - цифрового электронного блока, при измерении твердости по методу Роквелла равна 0,1 единиц твердости, что соответствует перемещению наконечника на 0,0002 мм.
Питание — 220 В 50 Гц.
Потребляемая мощность прибора не более 50 Вт.
Габаритные размеры:
- длина 490 мм;
- ширина 170 мм;
- высота 780 мм.
Масса прибора — 82 кг.
Сведения о содержании драгоценных материалов:
масса алмаза в каратах указана в паспорте на алмазный наконечник.
Полный средний срок службы прибора не менее 10 лет.
Прибор позволяет справочно оценивать твердость по шкалам Роквелла в диапазоне в соответствие со значениями указанными в таблице 5.
Прибор ТРС 5009А оснащен микропроцесорной системой.

Шкала твердости	Нагрузка, Н	Вид индентора	Диапазон измерения, НR
D	980,7	Алмазный конус	от 40 до 77
E	980,7	Шарик Ø 3,175 мм	от 70 до 100
F	588,4	Шарик Ø 1,588 мм	от 60 до 100
G	1471	Шарик Ø 1,588 мм	от 30 до 94
H	588,4	Шарик Ø 3,175 мм	от 30 до 100
K	1471	Шарик Ø 3,175 мм	от 40 до 100
L	588,4	Шарик Ø 6,35 мм	от 20 до 115
M	980,7	Шарик Ø 6,35 мм	от 20 до 115
P	1471	Шарик Ø 6,35 мм	от 20 до 100
R	588,4	Шарик Ø 12,7 мм	от 20 до 115
S	980,7	Шарик Ø 12,7 мм	от 20 до 100
V	1471	Шарик Ø 12,7 мм	от 20 до 100

Комплектация

Комплектность поставки прибора обеспечиваться в объеме, необходимом для его монтажа и сдачи в эксплуатацию в соответствии с рабочей документацией и условиями заказа.
В комплект поставки изделия входить эксплуатационные документы (Руководство по эксплуатации), соответствующие требованиям ГОСТ 2.601.
Комплектность поставки прибора обеспечивается в соответствии таблице 6.

Обозначение документа	Наименование и условное обозначение	Количество	Примечание
ТРС5009	Прибор	1 шт.
Сменные части
СТ1	Плоский стол для испытаний Ø 60	1 шт.
СТ3	Призматический стол для испытаний Ø 39 угол 90°	1 шт.
ГОСТ 9377-81	Наконечник НК Роквелл	1 шт.	В футляре
	Наконечник 1,588	1 шт.
Принадлежности
ГОСТ 9031-75	Меры твердости образцовые 2-го разряда МТР-1	1 ком.	В футляре
ГОСТ 9031-75	Меры твердости образцовые 2-го разряда МТБ-1	1 ком.
	Набор ключей	1 шт.
Эксплуатационная документация
	Руководство по эксплуатации на прибор	1 шт.
	Паспорт на меры твердости образцовые	1 шт.
	Свидетельство о поверки	1 шт.

Комплект дополнительной поставки (поставляется по специальному заказу) в соответствии таблице 7.

Обозначение документа	Наименование и условное обозначение	Количество	Примечание
ПФ1	Прижимной фиксатор	1 шт.
СТ2	Плоский стол для испытаний Ø 200	1 шт.
СТ4	Призматический стол для испытаний Ø 58 угол 150°	1 шт.
	Наконечник 5	1 шт.
	Наконечник 3,175	1 шт.
	Наконечник 6,35	1 шт.
	Наконечник 12,7	1 шт.
	Наконечник 10	1 шт.
Запасные части
ГОСТ 3722-81	Шарики (1,588 ± 0,003) мм.	5 шт.
ГОСТ 3722-81	Шарики (2,5 ± 0,003) мм.	5 шт.	В футляре
ГОСТ 3722-81	Шарики (5 ± 0,003) мм.	5 шт.	В футляре
ГОСТ 3722-81	Шарики (3,175 ± 0,003) мм.	5 шт.	В футляре
ГОСТ 3722-81	Шарики (6,35 ± 0,003) мм.	5 шт.	В футляре
ГОСТ 3722-81	Шарики (12,7 ± 0,003) мм.	5 шт.	В футляре
ГОСТ 3722-81	Шарики (10 ± 0,003) мм.	5 шт.	В футляре

Технические характеристики

Диапазон измерений твердости по шкалам Роквелла в соответствие со значениями указанными в таблице 1.

Шкала твердости	Нагрузка, Н	Вид индентора	Диапазон измерения, НR
НRA	588,4	Алмазный конус	от 20 до 88
НRB	980,7	Шарик Ø 1,588 мм	от 20 до 100
НRC	1471	Алмазный конус	от 20 до 70
