Атлет ТЭК-120А — трассотечеискатель

В наличии

Узнать цену

Комплект предназначен для поиска подземных коммуникаций и определения глубины их залегания, а также для обнаружения повреждений кабелей и мест утечки трубопроводов. В состав входят трассопоисковый приемник, генератор и акустические и электромагнитные датчики. Дальность трассировки — до 10 км, глубина обнаружения — до 6 м.

Задать вопрос
Поделиться

Технические характеристики

Элементы питания	6 х 1,5 В, батареи типа “С”, два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Время непрерывной работы	1,7 ч (при 150 Вт автономно/200 Вт с доп. акк. 12 В), 11 ч (при 200 Вт автономно/300 Вт с доп. акк. 12 В), 25 ч (при 100 Вт автономно/150 Вт с доп. акк. 12 В), 25 ч (при силе удара «С2» автономно или «С3» с доп. акк.), 4,0 ч (при 65 Вт автономно/100 Вт с доп. акк. 12 В), 62 ч (при силе удара «С1» автономно)
Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап.), «ПФ» (10 диап.)
Общий коэффициент усиления по звуковому тракту, дБ	35
Точность определения трассы, м	±0,3
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Частоты f1, f2, f3 («постоянные»), Гц	200…9999
Точность выбора частоты	±0,05%
Частота f1 («временная»), Гц	200…9999
Режим 1	непрерывный «НП»
Режим 2	кратковременные посылки «ПР» (прерывистый)
Длительность импульса	100 мс
Частота следования импульсов	1 Гц
Режим 3	двухчастотный «2F» (одновременная генерация)
Первая частота	1024 Гц
Вторая частота	8192 Гц
Соотношение амплитуд первой и второй частот	4:1
Максимальный выходной ток при непрерывной и двухчастотной генерации, А	10
Максимальный выходной ток при кратковременных посылках, А	15
Задаваемый ток для автосогласования, А	0,1…9,9
Максимальное выходное напряжение с добавлением внешнего аккумулятора 12 В, В	330 (260 при «2F»)
Максимальное выходное напряжение при питании от сетевого блока, В	110 (90 при «2F»)
Максимальная выходная мощность при автономном питании или от внешнего аккумулятора 21 В, Вт	150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
Максимальная выходная мощность с добавлением внешнего аккумулятора 12 В, Вт	200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
Максимальная выходная мощность от сетевого блока (СБП), Вт	100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»
Допустимое сопротивление нагрузки	любое (0…∞); ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках
Согласование с нагрузкой	автоматическое, обеспечивающее достижение заданного тока в нагрузке; ручное (кнопками «Вверх» или «Вниз»)
Время зарядки полностью разряженных автономных аккумуляторов, не более, ч	8
Сетевой блок для работы или зарядки аккумуляторов	выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11…14 В / 22…28 В
Автоматические функции	выбор оптимального режима питания; автосогласование; автоматический выбор выходной мощности; управление передающей антенной; встроенное автоматическое зарядное устройство; автоотключение питания при простое (1 мин.)
Автоматические выключения генерации (зарядки)	при разряде аккумуляторов ниже допустимой нормы; при несоответствии внешнего напряжения режиму зарядки; при превышении допустимого потребляемого тока; при отключении внешнего питания в процессе генерации; при коротком замыкании выхода в процессе генерации; при несоответствии режима генерации наличию/отсутствию антенны на выходе
Типы подключаемых нагрузок при генерации «SIN»	непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля; непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря-заземлителя; индуктивное подключение с применением передающей антенны на частоте 8192 Гц; индуктивное подключение с применением передающих «клещей»
Выходной усилитель мощности	импульсный, CLASS D(BD), КПД > 80%
Управление	девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации; интерфейс интуитивный
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006	класс А
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Степень защиты корпуса	IP54
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928, 1024, 512
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)
Максимальная мощность, подводимая к «рамке», не более, Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Описание
Трассотечеискатель Атлет ТЭК-120А — комплект, объединяющий три устройства:
- трассоискатель с электромагнитным датчиком;
- трассоискатель с акустическим датчиком;
- течеискатель с акустическим датчиком.
Морозоустойчивость. Комплект рассчитан на работу при температурах до -30°С.
Применение
- Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определение глубины их залегания и мест повреждения до 6 м.
- Определение мест повреждения силовых кабельных линий индукционным и акустическим методами.
- Трассировка и контроль изоляции защитных покрытий газопровода.
- Обследование участков местности перед проведением земляных работ.
- Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Рекомендуемые области применения.
- Энергетика с протяженными коммуникациями.
- ЖКХ.
- Теплосети.
- Водоканал.
Особенности

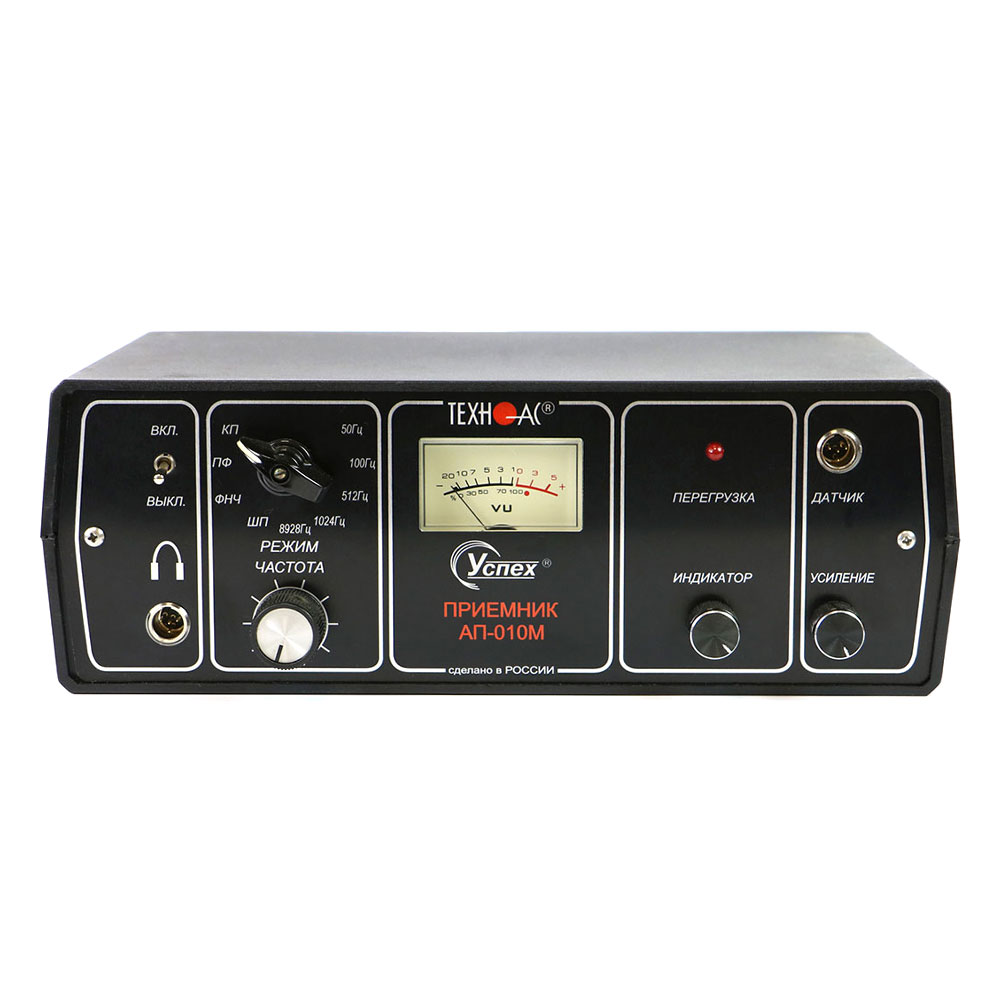

Особенности приемника АП-010М.
- Аналоговый трассопоисковый приемник.
- Стрелочный индикатор уровня сигнала.
- Рабочие частоты 50 / 100 / 512 / 1024 / 8928 Гц, режим «Широкая Полоса», частотные фильтры.
- Работа при температурах до -30°С.
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).

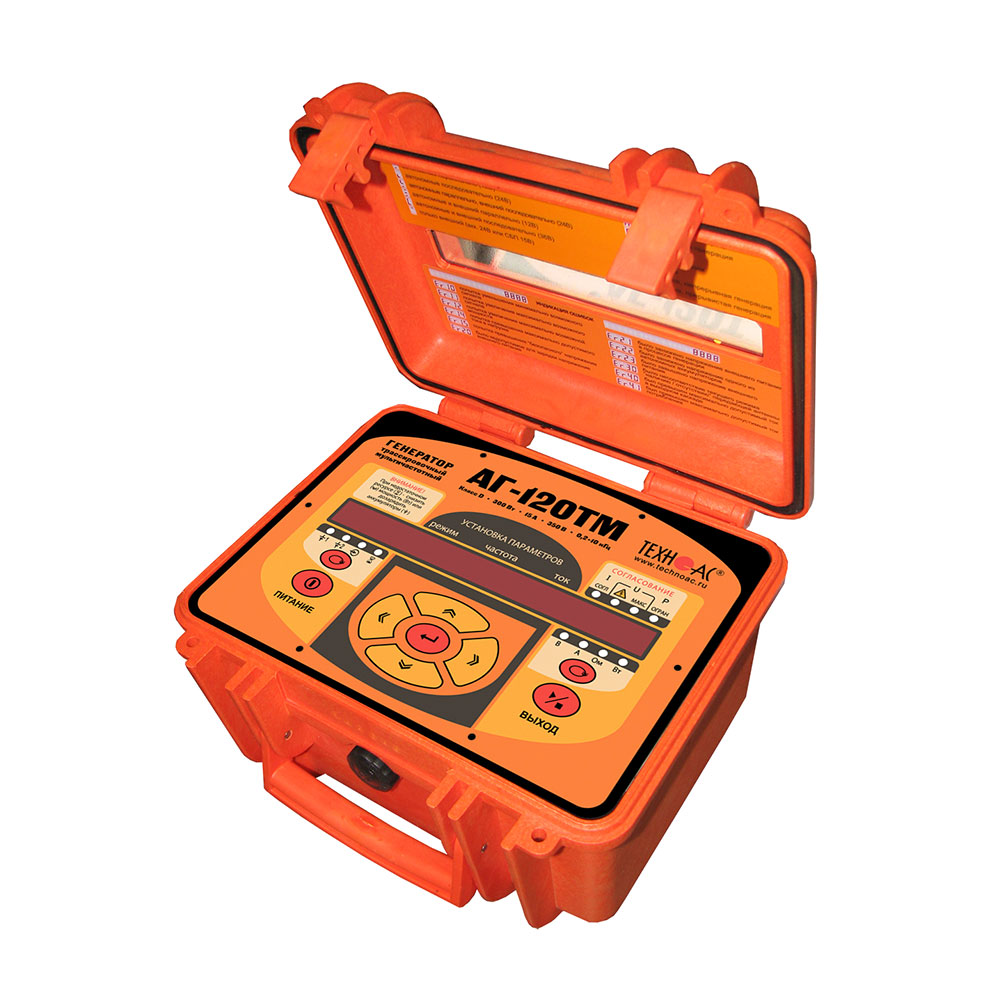

Особенности генератора АГ-120ТМ.
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т.
- Автоматическое согласование по заданному току в нагрузке вместо выходной мощности.
- Мультичастотный многофункциональный прибор может комплектоваться любым поисковым приемником, использующим диапазон частот 200…10000 Гц.
- Автоматический выбор выходной мощности программой выбора мощности.
- Встроенный мультиметр выхода показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Выходной ток до 15 А позволяет работать на низкоомных нагрузках.
- Выходное напряжение 220 В при автономном питании и 330 В с дополнительным аккумулятором.
- Работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду с закрытой крышкой.

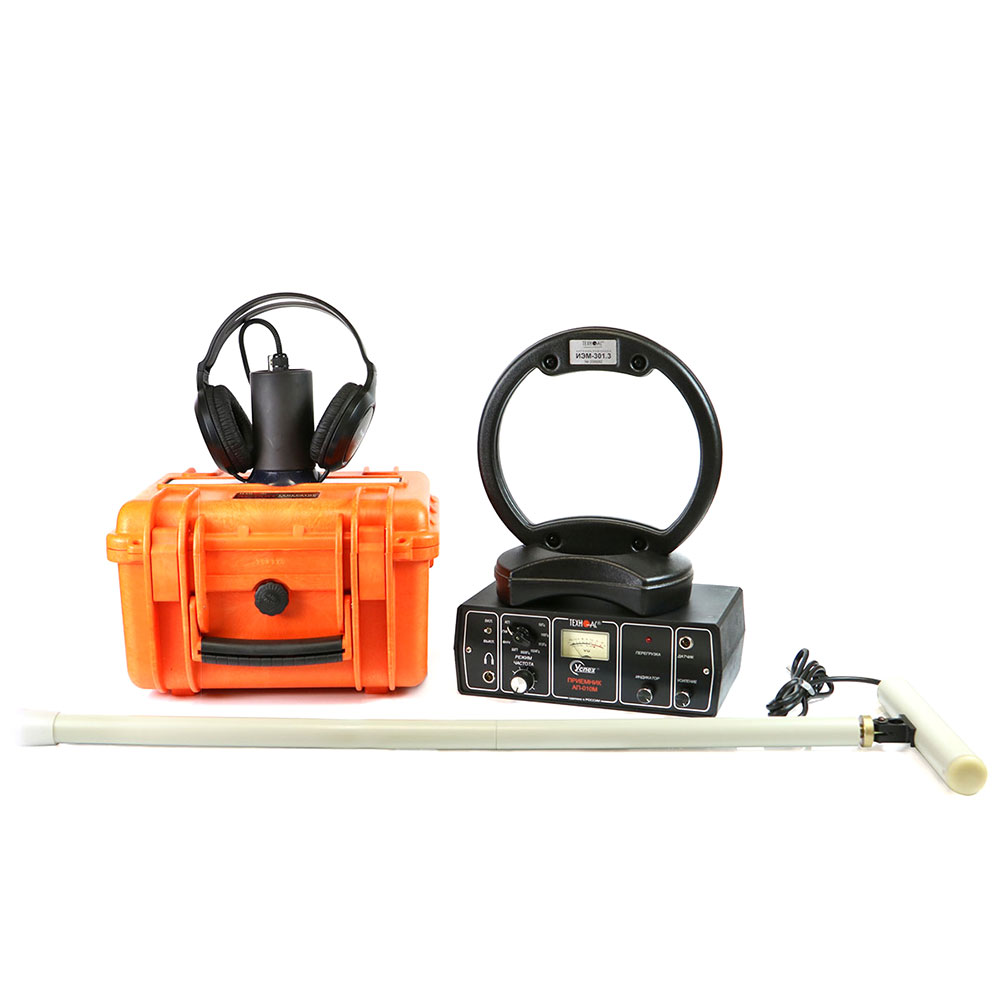

Комплектация
- Трассопоисковый приемник АП-010М — 1 шт.

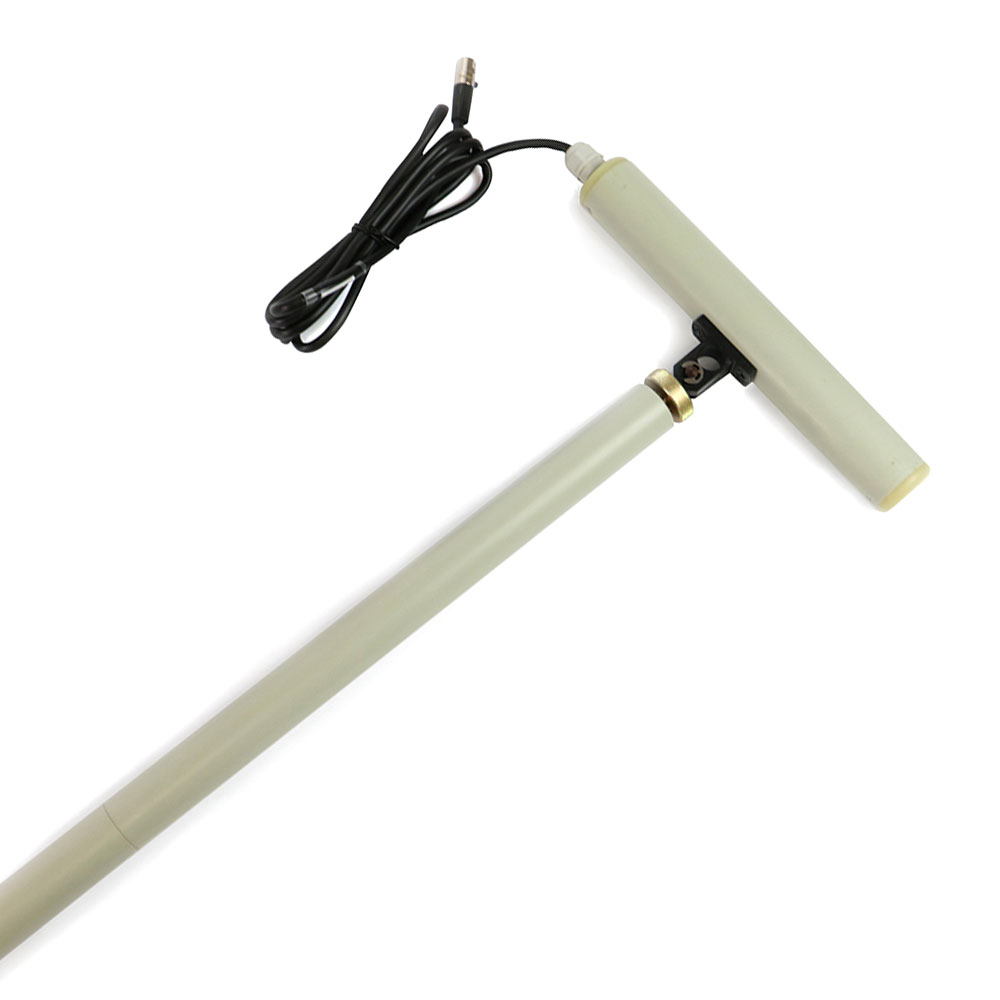

- Датчик электромагнитный ЭМД-227М — 1 шт.
- Комплект акустического датчика АД-240 — 1 шт.
- Генератор АГ-120ТМ — 1 шт.
- Головные телефоны — 1 шт.
- Антенна индукционная ИЭМ-301.2 — 1 шт.
- Кабель AG120.02.060 — 1 шт.
- Кабель АГ120.02.020 — 1 шт.
- Кабель АГ120.02.030 — 1 шт.
- Кабель АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейка R14 — 6 шт.
- Сумка для генератора АГ-120ТМ (чехол 53181) — 1 шт.
- Сумка для приемника АП-010М (чехол 53108) — 1 шт.
- Сумка для батарейного отсека приемника (чехол 53113) — 1 шт.
- Сумка для антенны ИЭМ-301.2 (чехол 53107) — 1 шт.
- Сумка для датчика ЭМД-227М (чехол 53186) — 1 шт.
- Сумка для комплекта (чехол 53183) — 1 шт.
- Руководство пользователя Генератор АГ-120ТМ — 1 шт.
- Руководство по эксплуатации. Паспорт — 1 шт.
