Термометрический дефектоскоп буронабивных свай ТДБС-МГ4

В наличии

566 030 ₽

Добавить в корзину Купить в 1 клик

• Задать вопрос
• Поделиться

• Технические характеристики

  Диапазон измерений	от -30 до 80, от 0 до 48, от 5 до 80
  Погрешность измерений	± 0.1, ± 1
  Дискретность индикации температуры	0.1
  Напряжение питания	3 (+0.5/-1)
  Объем архивируемой информации	16 серий по 300 результатов измерений
  Глубина погружения зонда	до 48
  Угол обзора температурных датчиков	не более 90
  Скорость измерений	до 10
  Минимальный шаг перемещения зонда	0.05
  Количество температурных датчиков	4

• Описание

  Термометрический дефектоскоп буронабивных свай предназначен для измерений температуры бетона в свае бесконтактным методом через предварительно установленные трубы доступа. ТДБС-МГ4 выпускаются в двух исполнениях, различающихся диапазоном измеряемых температур.

  Область применения – выявление дефектов в буронабивных сваях: нарушения сплошности, включения шламового материала, бетона пониженной прочности, уменьшение толщины защитного слоя бетона и другие дефекты.

  Прибор также применяется для контроля температурного режима вечномерзлых грунтов основания фундамента через установленные в соответствии с СП 32-101-95 термометрические трубки (исполнение II).

  Принцип действия прибора заключается в измерении температуры бетона в процессе затвердевания с помощью термометрического зонда. Зонд оснащается четырьмя ортогональными температурными бесконтактными датчиками с углом обзора не более 90°, расположенными в плоскости, перпендикулярной оси трубы.

  Зонд погружается в трубу доступа сваи с помощью кабеля, глубина погружения зонда до 48 м. Кабель, на котором установлен термометрический зонд, перекинут через ведущий блок, связанный с угловым датчиком перемещения (энкодером). Угловое перемещение ведущего блока пересчитывается в линейное перемещение при помощи счётного устройства, расположенного в электронном блоке.

  Использование безынерционного пирометрического датчика температуры позволяет проводить измерения со скоростью до десяти измерений в секунду. Измерения могут проводиться в ручном и автоматическом режиме. В автоматическом режиме в архив прибора заносятся измеренные значения температуры при перемещении зонда на заданный оператором шаг. Минимальный шаг составляет 0,05 м.

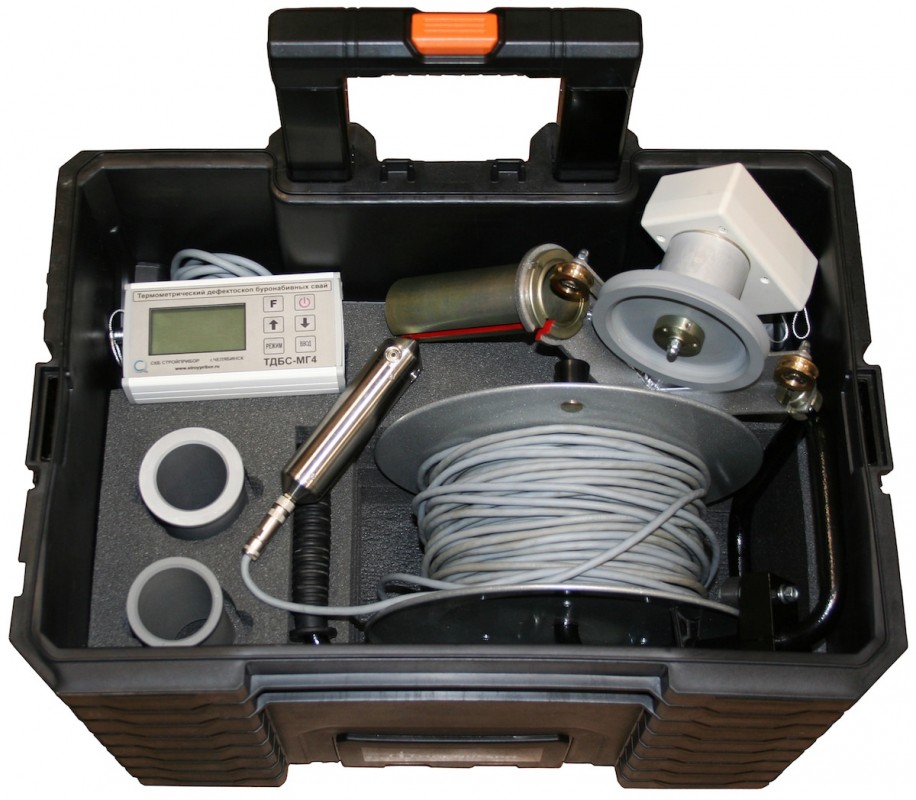

  Конструктивно термометрический дефектоскоп буронабивных свай состоит из электронного блока, блока с датчиком положения, термометрического зонда и катушки с кабелем.

• Комплектация

  • Электронный блок
  • Термометрический зонд
  • Катушка с кабелем
  • Блок с датчиком положения
  • Соединительный кабель — 2 шт.
  • Два инвентарных вкладыша для доступа к трубам диаметром 63 и 73 мм
  • Кабель USB
  • Программное обеспечение

  Гарантийный срок эксплуатации — 18 месяцев.

  Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.

• Документы

  • СП 32-101-95 Проектирование и устройство фундаментов опор мостов в районах распространения вечномерзлых грунтов
  • Рекомендации по наблюдению за состоянием грунтов оснований и фундаментов зданий и сооружений, возводимых на вечномерзлых грунтах
  • Методические рекомендации по диагностике буронабивных свай ТДБС-МГ4

• Дополнительно

  •

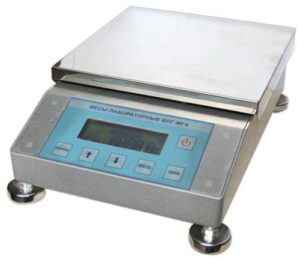

    Весы лабораторные гидростатические электронные ВЛГ-МГ4, ВЛГ-МГ4.01

    34 882 ₽
  •

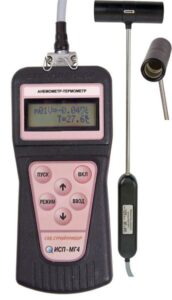

    Анемометры-термометры цифровые ИСП-МГ4, ИСП-МГ4.01
