Измеритель напряженности электростатического поля СТ-01

В наличии

Описание
Производитель: Россия

Номер реестра СИ: 17400-98

Гарантия 24 месяца

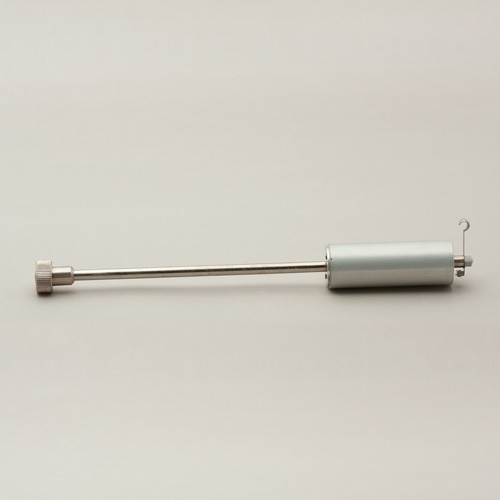

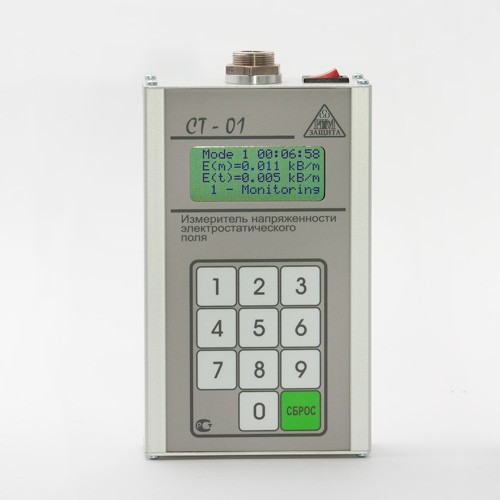

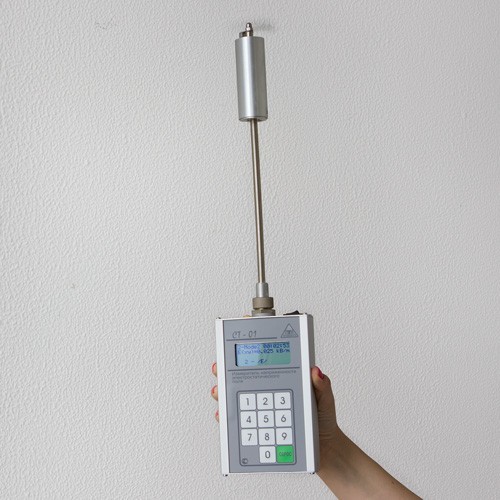

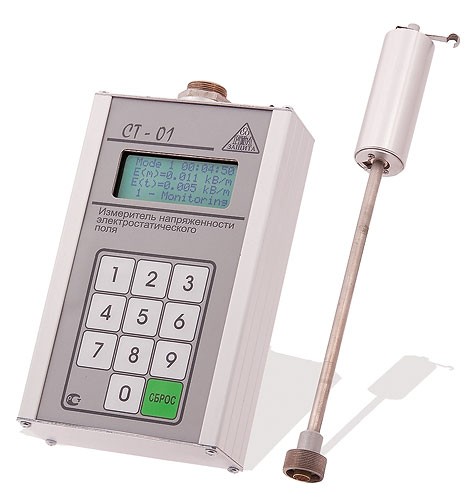

Измеритель состоит из преобразователя напряженности электростатического поля, блока управления и индикации и сетевого блока питания.

Работа измерителя основана на возбуждении в преобразователе под воздействием измеряемого электростатического поля переменного напряжения, пропорционального напряженности измеряемого электростатического поля и измерении этого напряжения.

Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку (лепесток модулятора), асимметрично закрепленную на оси вращения микроэлектро-двигателя и электрически изолированную от оси двигателя. При вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения.

Переменный потенциал с лепестка модулятора через скользящий контакт, предусилитель и фильтр поступает на вход аналогоцифрового преобразователя и далее обрабатывается микропроцессором. Конструктивно измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием (аккумуляторная батарея 6В).

Методика измерения внесена в эксплуатационную документацию на средство измерения. Подтверждение соответствия этой методики измерения обязательным метрологическим требованиям к измерениям осуществлено в процессе утверждения типа данного средства измерения. Таким образом, все выпускаемые нами приборы предназначены для выполнения прямых измерений в полном соответствии со ст.5 (Требования к измерениям) Федерального закона 102-ФЗ «Об обеспечении единства измерений».

Назначение СТ-01

Предназначен для экспрессных измерений в жилых и рабочих помещениях биологически опасных уровней электростатических полей, источниками которых являются электроустановки, средства отображения информации (дисплеи компьютеров, телевизоры, игровые автоматы), а также отделочные строительные материалы.

Особенности СТ-01
- Выполнен на современной элементной базе с матричным дисплеем и микропроцессорным управлением, позволяющим проводить обработку полученных данных.
- С помощью приставки позволяет оценить эффект электризуемости или антистатической обработки текстильных и обувных полимерных материалов и изделий из них, как в лабораторных условиях, так и в условиях реального использования одежды и обуви.
- Рекомендован Госсанэпиднадзором для использования в целях санитарного надзора по контролю напряженности электростатического поля на рабочих местах операторов ПЭВМ, электростатического потенциала на экране видеодисплейных терминалов (ВДТ) а также в других сферах производства, регламентированных ГОСТ 12.1.045-84 и СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

Комплектация

№	Наименование	Количество
1	Преобразователь напряженности электростатического поля. кС 39570707.20	1 шт.
2	Блок управления и индикации. кС 39570707.30	1 шт.
3	Измерительная пластина в форме диска кС 39570707.40	1 шт.
4	Блок питания БП-ЕИ 220/15	1 шт.
5	Аккумулятор GР 85 ААК	1 шт.
6	Комплект укладки	1 шт.
7	Руководство по эксплуатации (с методикой поверки) МГФК 410000.001 РЭ	1 шт.
8	Паспорт МГФК 410000.001 ПС	1 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Измерительная пластина (к прибору СТ-01)	1 шт.
2	Стенд для измерения электризуемости тканей (к прибору СТ-01)	1 шт.

Технические характеристики

Параметр	Значение
Диапазон измерения напряженности электростатического поля:	от 0,3 до 180 кВ/м
Диапазон измерения электростатического потенциала экрана видеодисплея	от 0,1 до 15 кВ
Пределы допускаемой основной относительной погрешности измерения напряженности электростатического поля:	±15 %
Габаритные размеры:
- преобразователя напряженности электростатического поля	320х32х32 мм
- блока управления и индикации	170х105х42 мм
Масса измерителя с аккумуляторами	1,1 кг
Мощность, потребляемая от батареи питания	не более 0,6 Вт
Среднее время наработки на отказ	не менее 1000 ч
