Sonel Измеритель параметров электроизоляции TM-2501

Описание

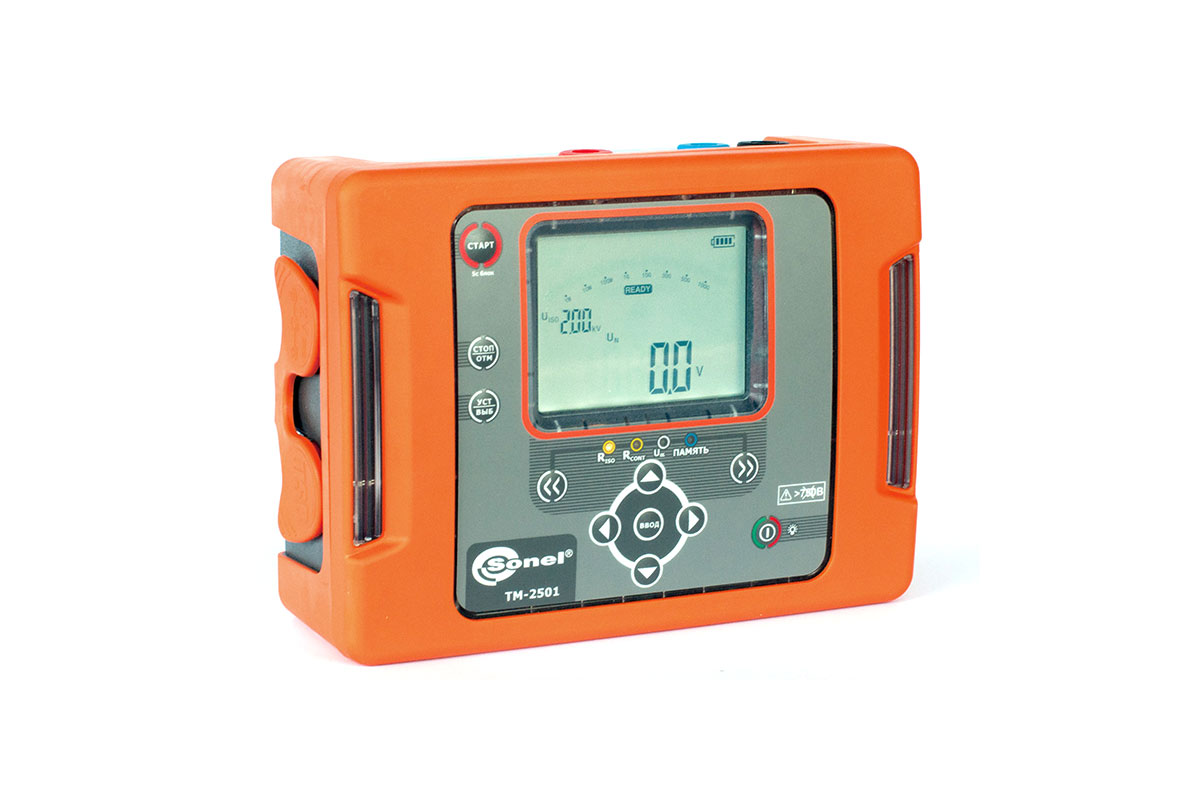

TM-2501 — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.

Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

ТМ-2501 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20 °C до +50 °C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.

Функциональные возможности TM-2501

• измерительное напряжение до 2500 В: установка произвольной величины 100…2500 В с шагом 100 В;
• измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
• вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
• индикация измеряемого сопротивления и тока утечки;
• автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
• измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
• графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t);
• измерение напряжения переменного и постоянного тока до 750 В;
• работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
• сохранение результатов измерений в память;
• передача данных на ПК с использованием USB интерфейса;
• совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
• рабочий диапазон температур от -20 °C до +50 °C.

Комплектация

Дополнительная комплектация

Технические характеристики

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжения переменного и постоянного тока (True RMS)

• Диапазон частоты: 45…65 Гц

Измерение сопротивления изоляции

Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom…1,000 ТОм (IISOnom=1 мА)

• Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx — это предельное значение для выбранного диапазона).

Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже.

Внимание:  Для значения сопротивления изоляции ниже RISOmin — не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin — минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom — номинальное напряжение измерения
IISOmax — максимальный ток преобразователя (1 мА)

Низковольтное измерение сопротивления

Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА

Диапазон измерения согласно IEC 61557-4: 0,10…999 Ом

• Напряжение на разомкнутых измерительных проводниках: 4…24 В
• Выходной ток при R<2 Ом: мин. 200 мA
• Компенсация сопротивления измерительных проводников
• Измерение двунаправленным током

Дополнительные технические характеристики
