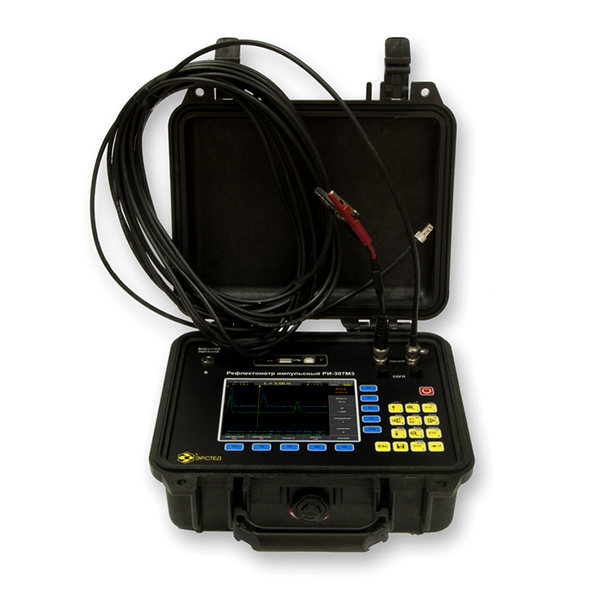

Рефлектометр РИ-307M3 СТРИЖ

В наличии

Описание
Производитель: Россия

Номер реестра СИ: 62757-15

Гарантия 12 месяцев

РИ-307М3 "СТРИЖ" - глубокая оптимизация ПО и измерительного тракта стандартного РИ-307 для применений с повышенными требованиями к классу точности (например, в сетях CATV, системах ОДК теплосетей и пр.). РИ-307М3 "СТРИЖ" позволяет с низкой инструментальной погрешностью (до 3 см) определять следующие основные повреждения в кабельных сетях:
- обрыв;
- низкоомные дефекты (менее 1 кОм);
- короткое замыкание;
- дефектная пайка;
- неисправный усилитель;
- наличие и место установки ответвителей;
- замокшие участки или участки с повышенной влажностью.
Для повышения эффективности измерений в ближней зоне введены два дополнительных диапазона - 15 м и 30 м.

Первичная поверка рефлектометра включена в стоимость прибора.

Особенности РИ-307М3 "СТРИЖ"

Прибор РИ-307М3 "СТРИЖ" является глубокой модернизацией стандартного рефлектометра РИ-307 в части как аппаратного, так и программного обеспечения:
- инструментальная погрешность - 3 см (при КУ=1.499) - за счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность по сравнению с РИ-307;
- введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
- обновленная функция Лупы позволяет получать разрешение рефлектограммы 3 см на любом диапазоне по дальности от 15 м до 32 км, кроме того для более удобного просмотра отдельных участков предусмотрен горизонтальный «цифровой зум»;
- улучшенная детализация рефлектограмм - переработка приемного тракта позволила расширить полосу пропускания;
- появилась функция прокрутки окна лупы в пределах диапазона;
- появилась возможность сравнивать рефлектограммы снятые для разных диапазонов по дальности;
- введена функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки впоследствии могут быть записаны на внешний накопитель одновременно с файлами рефлектограмм и прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов;
- прибор оснащен функцией оценки волнового сопротивления линии с точностью около 5%;
- функция построения «кривых тревоги» (конфигурация «Теплосети») для удобства выявления значимых дефектов в системах ОДК;
- cохранение положения курсоров при записи рефлектограммы в память;
- новая программа для работы с рефлектограммами на ПК.
Эргономичность, наглядность и удобство работы
- Цветной TFT дисплей 5.7 дюйма с разрешением 640×480 пикселей и широким углом обзора для удобной работы и наглядного представления результатов измерений. Опционально прибор может быть оснащен дисплеем повышенной яркости (900 кД) с антибликовым покрытием для комфортной работы в прямом солнечном свете.
- Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню.
- Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками трассы - прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними.
- Автоматическое запоминание параметров измерения - при выключении прибора (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти, так что после повторного включения Вам не придется устанавливать измерительные параметры заново.
Измерительные характеристики оптимизированные для CATV и СОДК теплосетей
- Диапазоны по дальности оптимизированы для измерений CATV и СОДК - от 15 м до 32 км.
- Минимальная дискретность рефлектограммы - 3 см при КУ=1.5.
- Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания. На коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения. На длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса.
- Коэффициент усиления и полоса пропускания прибора оптимизированы для нужд сетей CATV и СОДК.
- Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы.
- Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.
Хранение результатов измерений и интерфейс c компьютером
- Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения.
- Прибор позволяет сохранить в энергонезависимой памяти до 200 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограмму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени.
- В приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения.
- Функция «Снимок экрана» позволяющая мгновенно сделать снимок текущего экрана прибора сохранить его в виде файла в формате JPG c указанием даты и времени. Снимки записываются на внешний накопитель одновременно с файлами рефлектограмм и могут быть прочитаны любым графическим или текстовым редактором, что может быть полезно при составлении отчетов.
- USB-порт для быстрого и удобного обмена данными с ПК - прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель.
- Расширяемая функциональность встроенного ПО - легкое и безопасное обновление встроенного ПО.
Эксплуатация в жёстких полевых условиях
- Ударопрочный, герметичный корпус.
- Пылевлагозащищенная клавиатура.
- Широкий диапазон рабочих температур -20°C…+40°C.
- Мощный LiIon аккумулятор позволяет длительное время обходиться без подзарядки - время непрерывной работы от аккумулятора не менее 8 часов, а функция автоотключения не допустит разряда прибора во время простоя.
- Скоростное зарядное устройство позволяет оперативно подзарядить прибор за несколько минут, обеспечивая при этом достаточное для проведения измерений время работы.
- Небольшие габариты 70х246х124 мм и вес не более 2,5 кг.

Комплектация

№	Наименование	Количество
1	Рефлектометр импульсный РИ-307М3 "СТРИЖ"	1 шт.
2	Зарядное устройство	1 шт.
3	Кабель соединительный 5 м, 75 Ом	1 шт.
4	Кабель соединительный 0.1 м, 75 Ом	1 шт.
5	Руководство по эксплуатации РИ-307М3 "СТРИЖ"	1 шт.
6	Программное обеспечение доступно для скачивания с сайта АО "ЭРСТЕД"	1 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Устройство переходное - УП-1 для работы на кабелях под напряжением до 380 В	1 шт.
2	Замена базового дисплея на дисплей повышенной яркости (900 кД) для комфортной работы при прямом солнечном освещении	1 шт.
3	Блок сетевого питания 12 В, 3.33 А	1 шт.
4	USB-flash накопитель	1 шт.
5	Кабель-удлинитель 5 м, 75 Ом	1 шт.
6	Кабель соединительный 1,5 м, 75 Ом, на концах изолированный зажим типа »крокодил» с шириной захвата 25.4 мм	1 шт.
7	Кабель соединительный 0,1 м, 75 Ом	1 шт.
8	Переходник BNC - клеммы	1 шт.

Технические характеристики

араметр	Значение
Дисплей	цветной TFT 5,7” 640х480 пикселей
Диапазон измерения расстояния (временной задержки)	от 0 до 32000 м (от 0 до 320 мкс)
Поддиапазоны измерений	0 – 15,625 м (0 – 0,15625 мкс); 0 – 31.25 м (0 – 0,3125 мкс); 0 – 62,5 м (0 – 0,625 мкс); 0 – 125 м (0 – 1,25 мкс); 0 — 250 м (0 – 2,5 мкс); 0 — 500 м (0 -5 мкс);	0 — 1000 м (0 — 10 мкс); 0 — 2000 м (0 — 20 мкс); 0 — 4000 м (0 — 40 мкс); 0 — 8000 м (0 — 80 мкс); 0 — 16000 м (0 — 160 мкс); 0 — 32000 м (0 — 320 мкс);
Минимальная дискретность рефлектограммы	3 см на всех диапазонах при КУ=1.499
Эффективная частота дискретизации	3.2 ГГц
Диапазон согласованных сопротивлений	от 25 Ом до 520 Ом
Длительность зондирующего импульса	от 10 нс до 50 мкс
Амплитуда зондирующего импульса	около 9,5 В на согласованную нагрузку
Диапазон перекрываемого затухания	не менее 40 дБ
Диапазон установки коэффициента укорочения	от 1.000 до 3.000, с шагом 0.001
Объем энергонезависимой памяти для рефлектограмм	не менее 200 рефлектограмм
Интерфейс с ПК	через внешний накопитель USB-Flash
Время непрерывной работы от аккумуляторной батареи	не менее 8 часов, Li-Ion аккумулятор, система быстрой зарядки
Время непрерывной работы через блок питания	не ограничено
Габаритные размеры	70х246х124 мм
Диапазон рабочих температур	от -20 °С до +40 °С
Масса прибора с аккумуляторной батареей	не более 2,5 кг
