Набор токовых шунтов A40B-SET

В наличии

Узнать цену

Набор прецизионных токовых шунтов Fluke серии A40B предназначен для прямых измерений постоянного и переменного тока в лабораторных условиях.

Комплект включает 14 низкоиндуктивных шунтов для токов от 1 мА до 100 А, рассчитанных на работу от постоянного тока до 100 кГц, а также адаптеры, разъёмы и кейс.

Задать вопрос
Поделиться

Технические характеристики

Диапазон тока	от 1 мА до 100 А
Диапазон частот	от постоянного тока до 100 кГц
Количество шунтов	14
Номинальный ток	0.001, 0.01, 0.02, 0.05, 0.1, 0.2, 0.5, 1, 10, 100, 2, 20, 5, 50
Количество размеров	четыре
Стабильность результатов измерений в течение одного года	не ниже ± 5,0 мкОм/Ом
Типичная погрешность угловых измерений при частоте 1 кГц	не более ± 0,003º
Номинальное напряжение выходного сигнала	0,8 В
Сопротивление шунта 100 А	8 миллиом
Сопротивление шунта 10 мА	80 Ом
Сопротивление шунта 1 мА с измерительным устройством	800 Ом
Конструкция	низкоиндуктивные коаксиальные токовые шунты

Описание

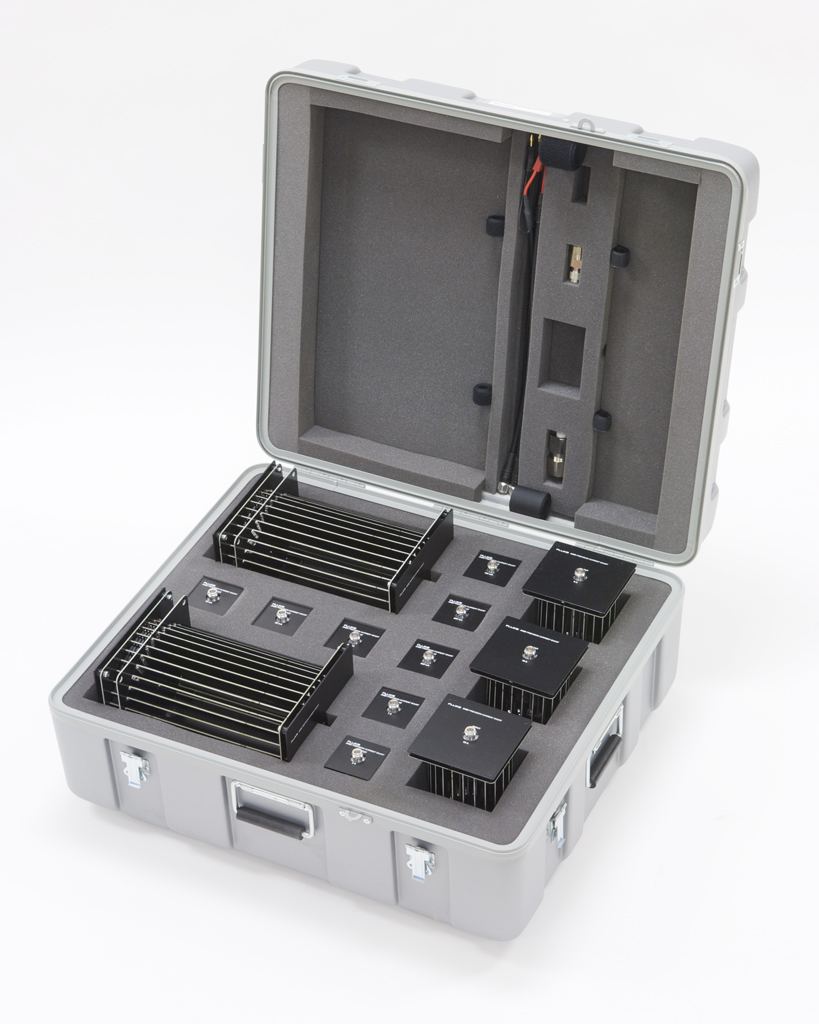

Набор прецизионных токовых шунтов Fluke серии A40B для постоянного и переменного тока состоит из 14 низкоиндуктивных коаксиальных токовых шунтов, адаптеров и разъёмов, а также прочного кейса для хранения и транспортировки.

Шунты разработаны для тока от 1 мА до 100 А и предназначены для проведения в условиях лаборатории прямых абсолютных измерений переменного или постоянного тока, а также измерений эталонов. Они характеризуются стабильным сопротивлением, низким температурным коэффициентом и низким коэффициентом самонагрева.
- Упрощают калибровку и проверку прецизионных калибраторов и источников тока.
- Рассчитаны на токи от 1 мА до 100 А.
- Используются для измерений от постоянного тока до 100 кГц.
- 14 отдельных шунтов для постоянного и переменного тока с последовательностью 1, 2, 5 по 6 декадам тока.
- Позволяют выполнять прямые измерения без эталонов-переносчиков переменного и постоянного тока.
- Стабильность результатов измерений в течение одного года — не ниже ± 5,0 мкОм/Ом.
- Типичная погрешность угловых измерений — не более ± 0,003º при частоте 1 кГц.
Обзор технических характеристик

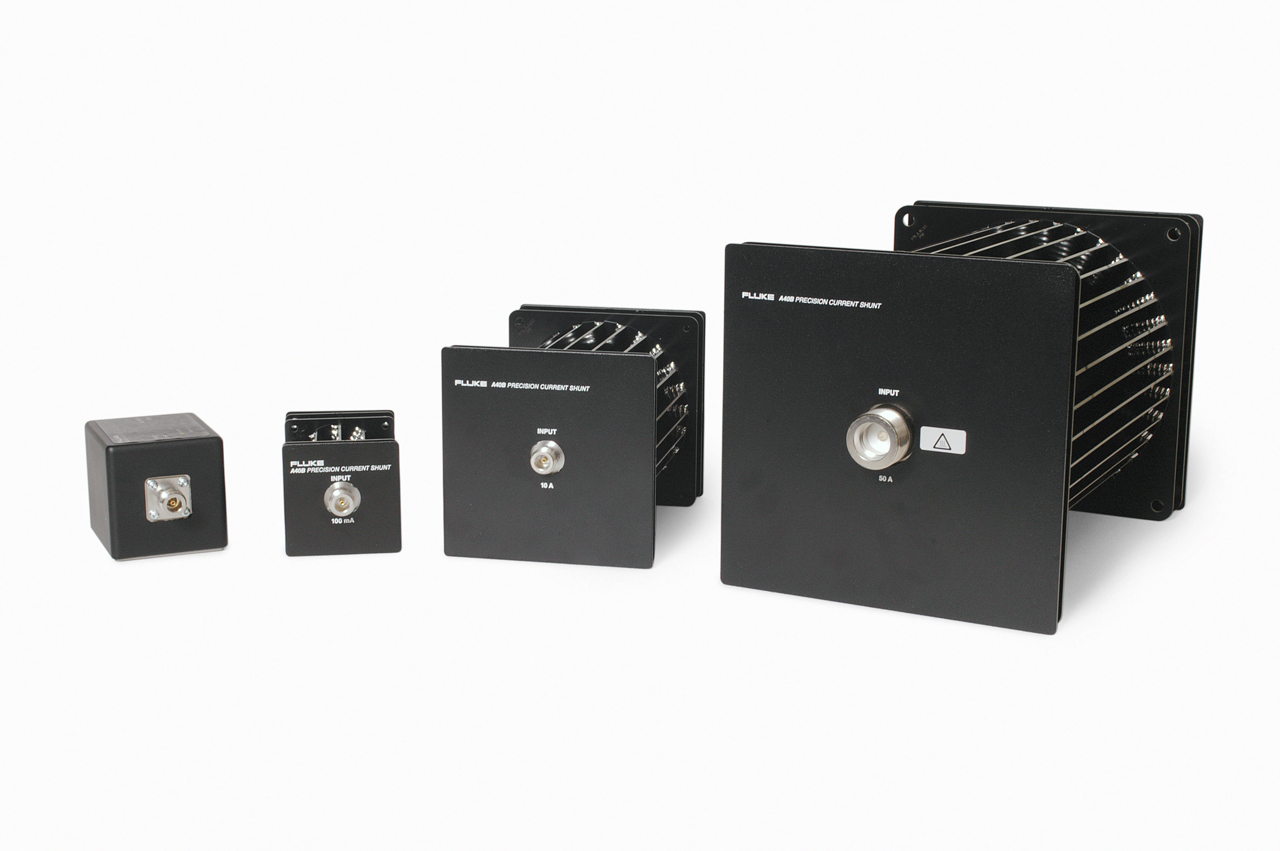

Шунты представлены в четырех различных размерах. Полный комплект шунтов включает:
- четыре полностью замкнутых шунта для постоянного и переменного тока: 1 мА, 10 мА, 20 мА, 50 мА;
- пять радиальных шунтов малых размеров для постоянного и переменного тока: 100 мА, 200 мА, 500 мА, 1 A, 2 A;
- три радиальных шунта средних размеров для постоянного и переменного тока: 5 A, 10 A, 20 A;
- два радиальных шунта больших размеров для постоянного и переменного тока: 50 А, 100 А.
Номинальное напряжение выходного сигнала составляет 0,8 В для входа тока в номинальном диапазоне. Напряжение на выходе измеряется вольтметром или другими датчиками, включая прецизионные вольтметры, измерительные эталоны переменного тока, эталоны-переносчики переменного и постоянного тока и термопреобразователи напряжения.

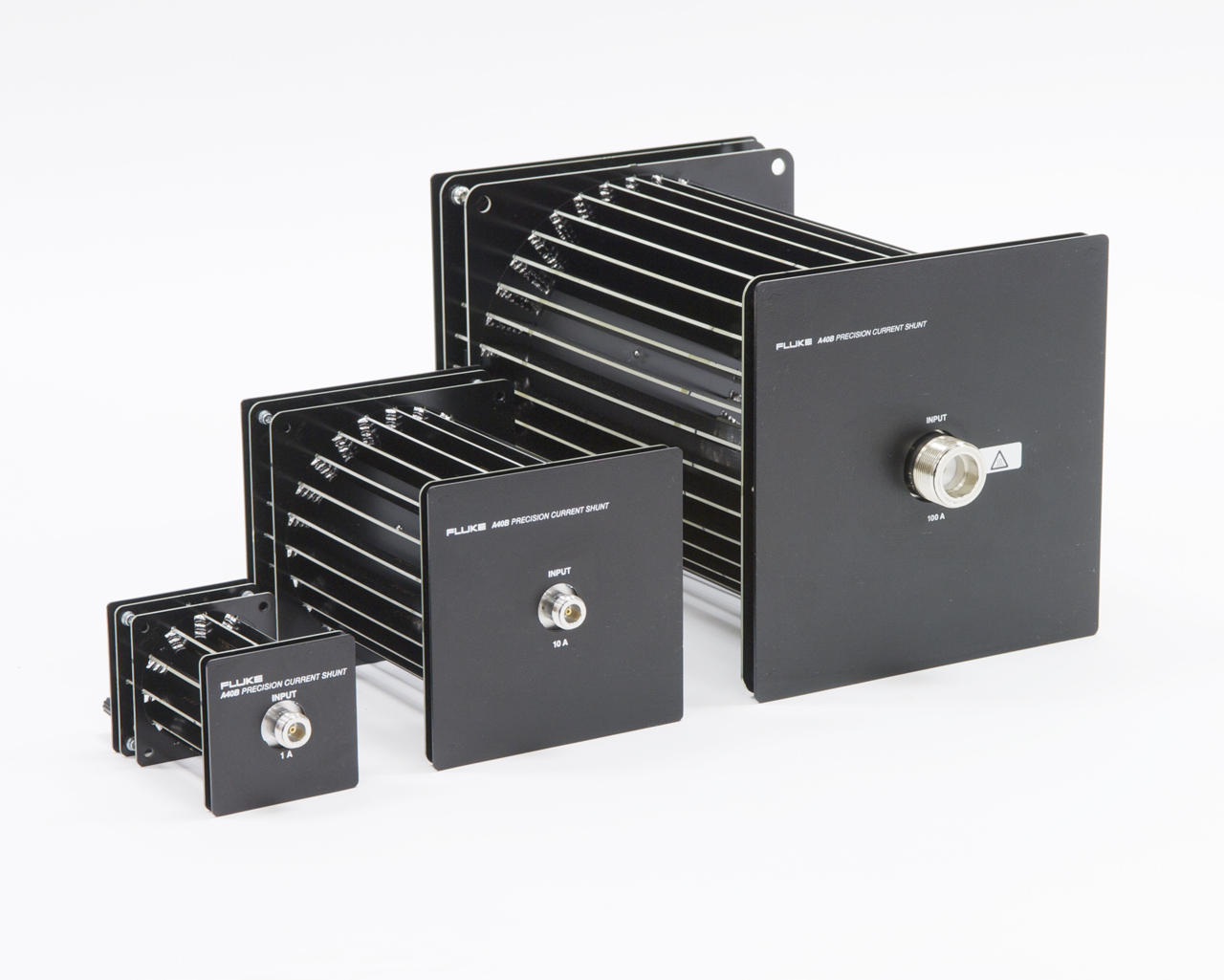

Радиальная конструкция шунта для постоянного и переменного тока обеспечивает высокую производительность с минимальными внешними магнитными полями. Открытая конструкция способствует увеличению потока воздуха и снижению эффекта изменения коэффициента мощности. Это позволяет использовать каждый шунт в широком диапазоне тока, сохраняя стабильное сопротивление.

Сопротивление шунта позволяет свести к минимуму его взаимодействие с контрольно-измерительными приборами. Сопротивление шунта 100 А составляет 8 миллиом и повышается до 80 Ом для шунта 10 мА. Шунт 1 мА дополнительно содержит буферный усилитель, работающий от внутренней батареи. Он подаёт на выход напряжение, обеспечивающее минимальное взаимодействие шунта с сопротивлением 800 Ом с измерительным устройством.
