Описание
| Производитель: | Россия |
| Номер в реестре СИ: | 91938-24 |

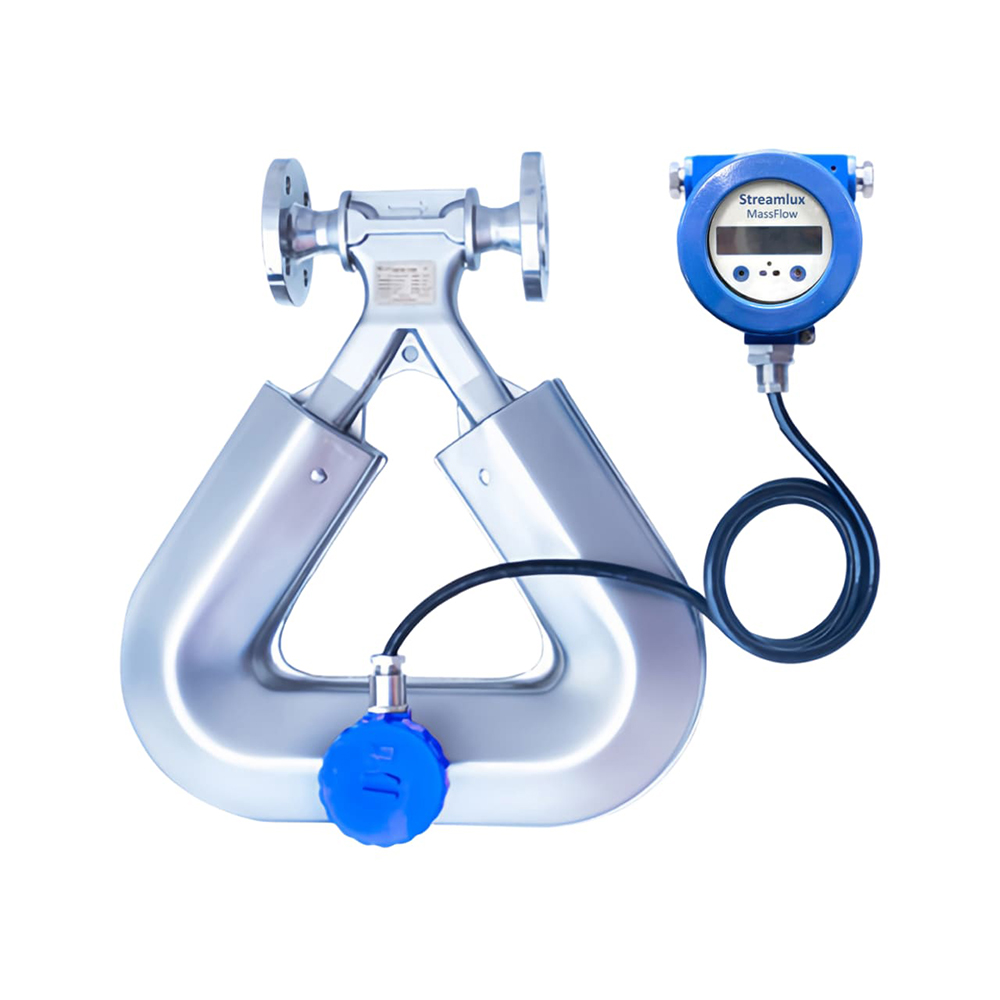

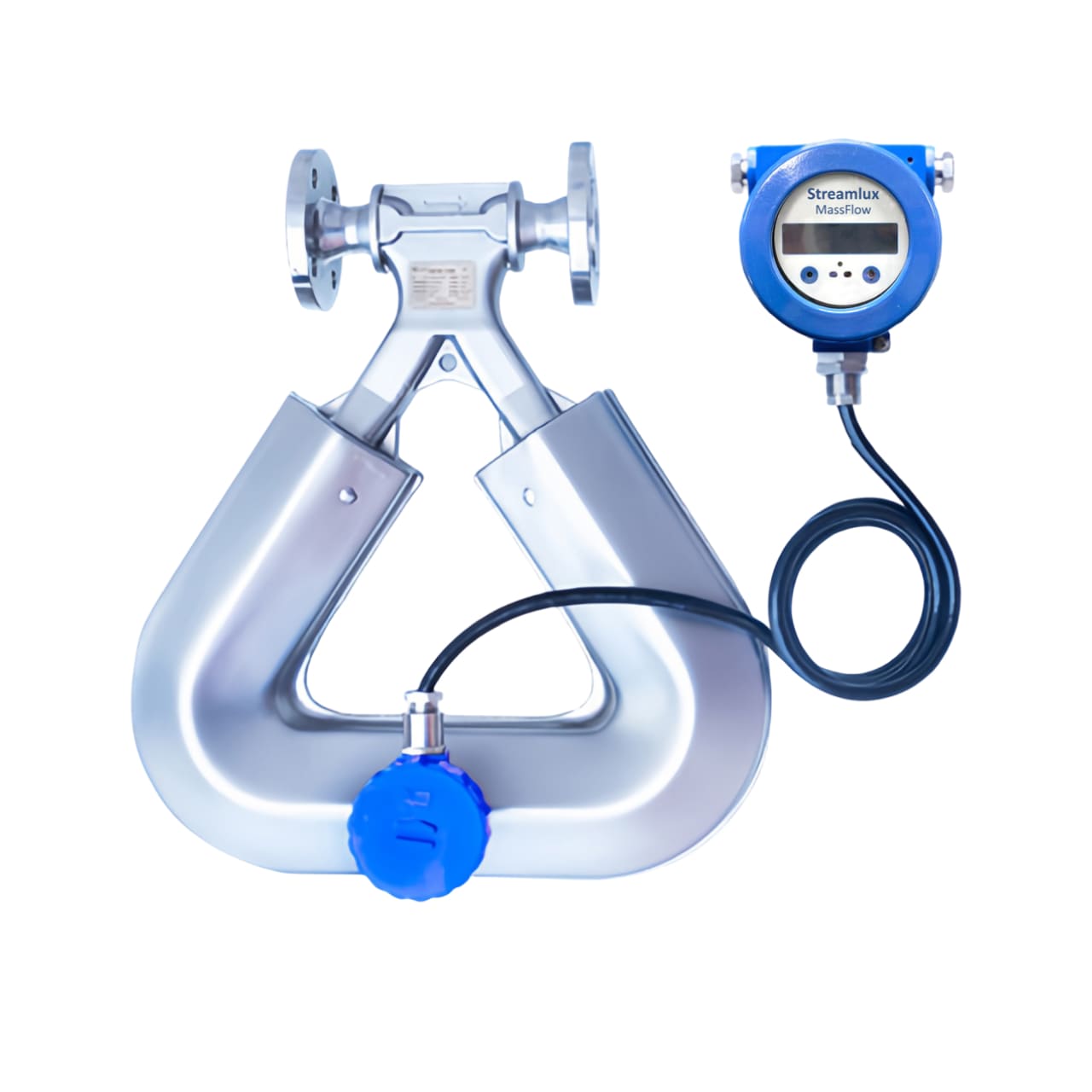

Массовый расходомер модификации MassFlow T10 успешно применяется для измерения расхода жидкостей экстремально низких температур до -190 °C, благодаря специально подобранным материалам, сплавам, и конструктивного решения в виде треугольной формы измерительных трубок.
Массовый расходомер (массомер)MassFlow T10, построен на принципе использования силы Кориолиса (см. Принцип работы) и может напрямую измерять массу и расход жидкостей и сжиженных газов.
Расходомер внесен в реестр СИ РФ и республики Казахстан, поэтому может применяться как для технического, так и для коммерческого учета. При этом его стоимость ощутимо ниже аналогичных высокоточных приборов как импортного, так и российского производства.
Применение
Кориолисовые расходомеры MassFlow T10 выделяются сверхвысокой точностью измерения (погрешность измерения всего 0,1%) и минимальным временем задержки при начале движения потока (0,5 секунды). Это позволяет с успехом использовать их в системах дозирования самых сложных и дорогих технологических процессов.
Его успешно применяют для выполнения задач распределения жидкостей, многопрофильного производства и коммерческих измерений в следующих областях:
- химическая промышленность, в том числе нефтехимическая отрасль,
- анализ содержания воды в консистентных/обычных смазочных материалах, растительном масле, животном жире и других жирах и маслах
- фармацевтическая промышленность
- производство лакокрасочных материалов и бумаги
- крашение текстиля
- топливная промышленность, включая мазуты, полимеризованное масло, водоугольную суспензию и другие виды топлива
- смазочные материалы
- пищевая промышленность, включая растительные масла и газированные напитки
Кроме измерения обычных потоков жидкостей эта модификация отлично подходит для контроля расхода сред, которые трудно измерить ультразвуковым и/или электромагнитным счетчиком:
- неньютоновские жидкости
- различные буровые растворы, шламы
- жидкости с низкой электропроводимостью (сверхчистая вода, масла)
- Жидкости со сверхнизкой температурой (сжиженные газы)
Также массовые расходомеры Streamlux характеризует отсутствие специальных требований к прямому участку трубы до и после установки прибора, надежная работа и низкие эксплуатационные расходы.
Преимуществом модификации MassFlow T10 является возможность работы с широким диапазоном температур от -190°C до +200°C. И в зависимости от конкретной температуры и плотности среды выбирается тип первичного преобразователя.

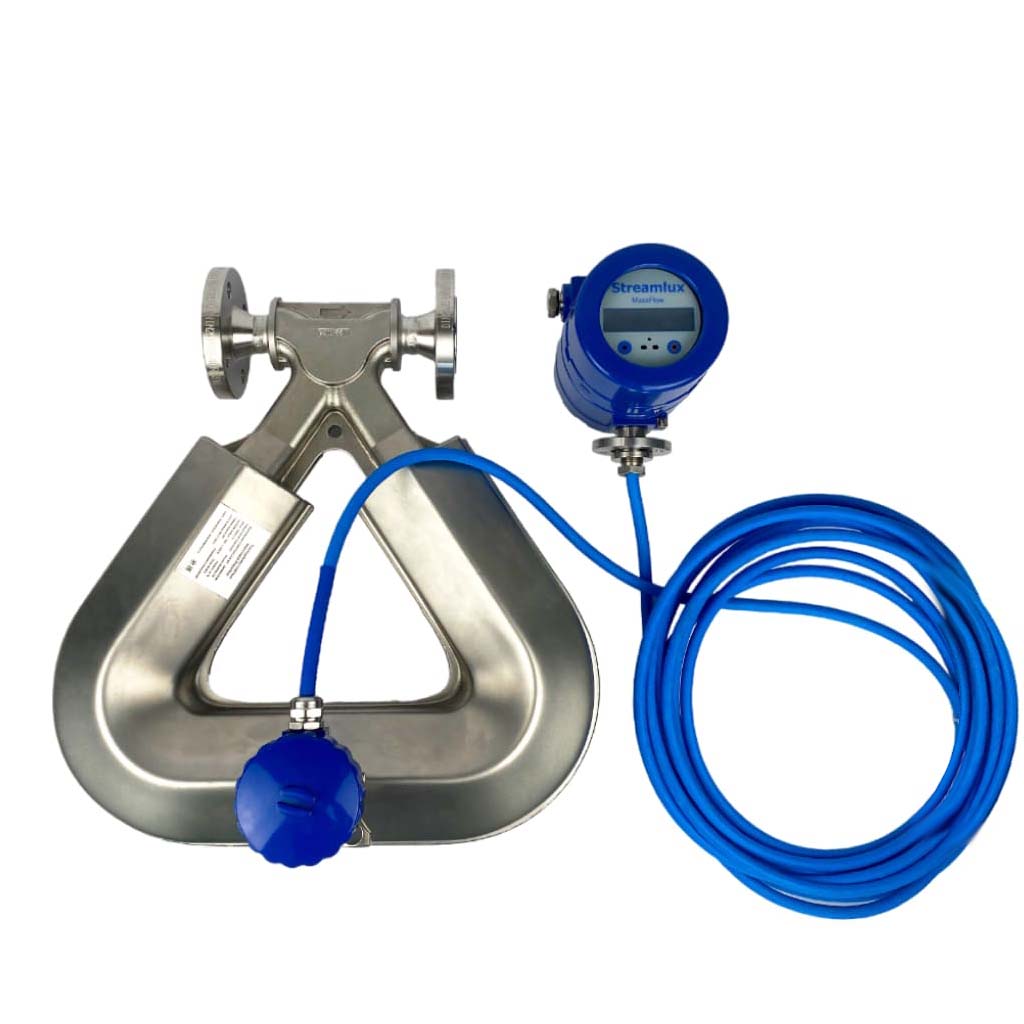

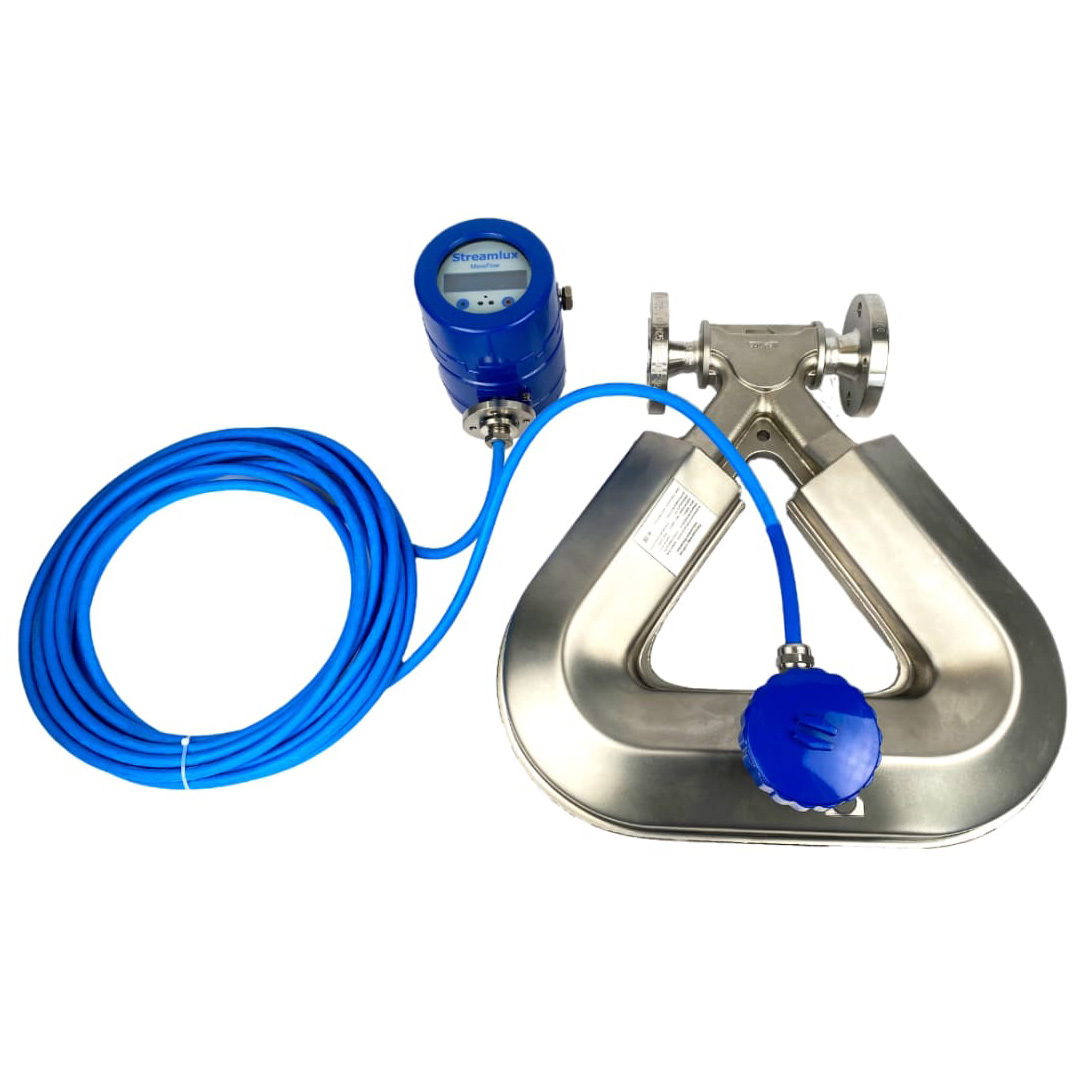

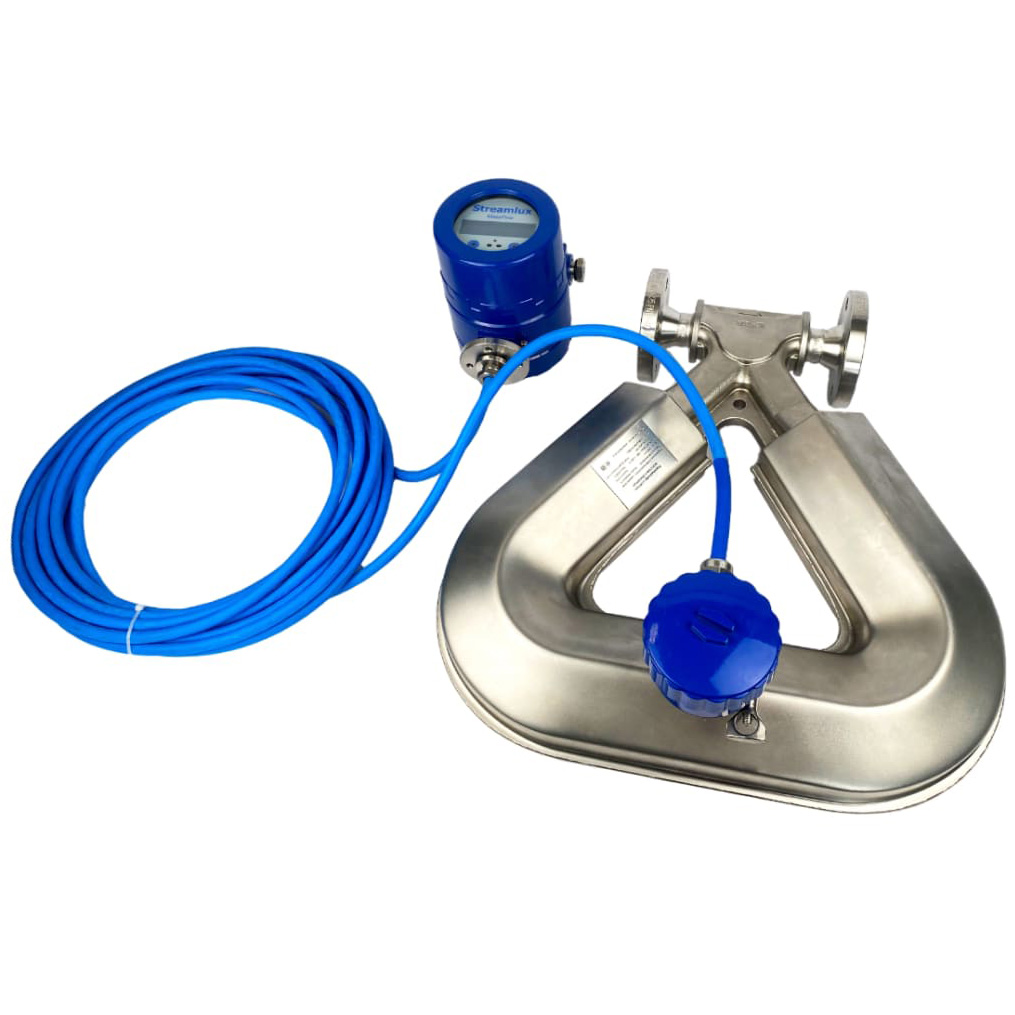

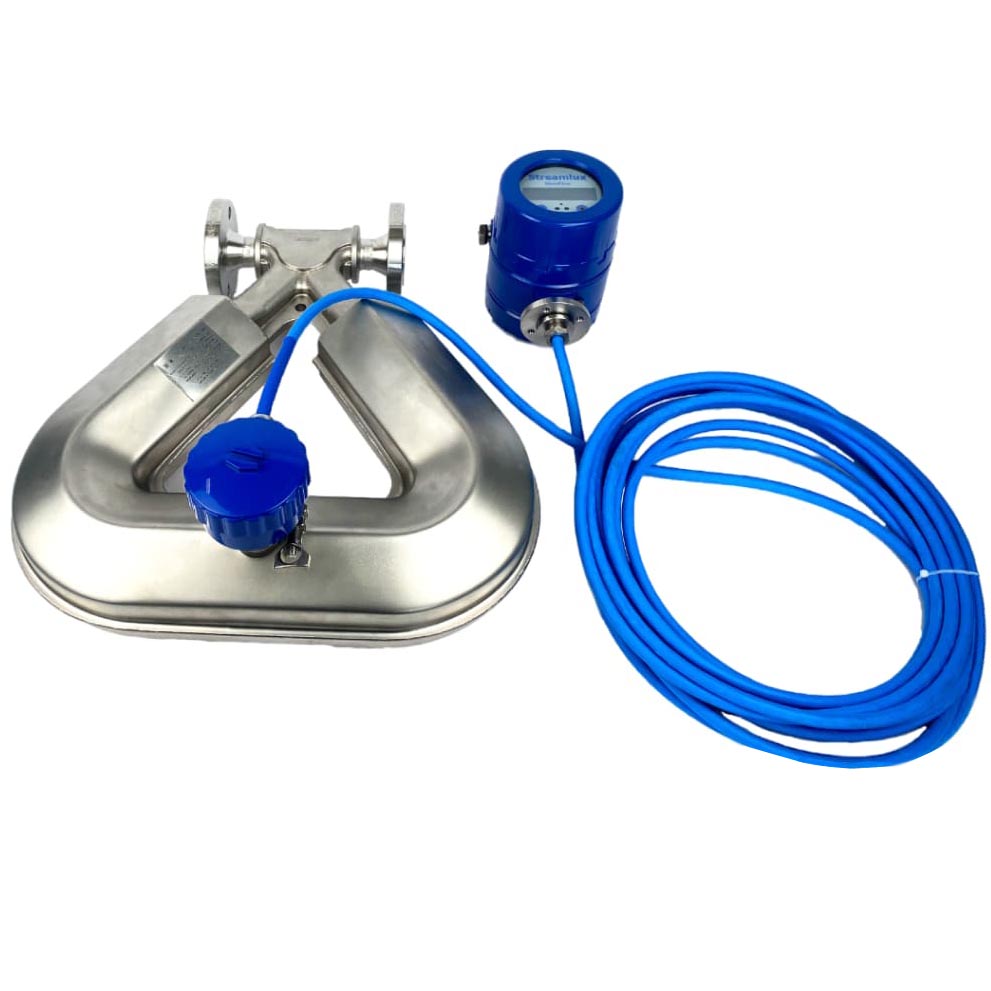

При сверхнизких температурах (до -190°C) используется только раздельный вариант исполнения.
Принцип работы
Внутри расходомера установлены две параллельные сенсорные трубки. Поступая в сенсор, поток делится на две равные части. В процессе измерения возбуждающая катушка заставляет трубки колебаться в противофазе относительно друг друга с их собственной резонансной частотой.
Пары магнит-катушка называются детекторами и устанавливаются на трубках сенсора. В результате колебания трубок, напряжения создаваемые каждым детектором, приобретают форму синусоиды. Получившиеся синусоиды показывают движения одной трубки относительно другой. При отсутствии потока на входе и на выходе синусоидальные волны находятся в одной фазе — то есть двигаются синхронно.
При движении жидкости по трубкам в них возникает кориолисовые силы. Эти силы заставляют сенсорные трубки скручиваться в противоположном направлении, в результате чего синусоиды сдвигаются по фазе относительно друг друга и становятся асинхронными.
Задержка по времени между двумя синусоидальными волнами измеряется в микросекундах и называется ∆t. Значение ∆t прямо пропорционально массовому расходу. Чем больше ∆t вызванная кориолисовой силой, тем больше массовый расход. Если фазовый сдвиг синусоиды определяют массовый расход, то частота волны определяет плотность.
При изменении плотности жидкости изменяется и частота вибрации трубок. Жесткость сенсорных трубок остается практически постоянной. Таким образом масса и плотность среды, содержащейся в фиксированном объеме сенсорных трубок является единственной переменной влияющей на частоту.
Объемный расход рассчитывается на основании полученных массового расхода и плотности. Зная массу и плотность несложно вычислить объемный расход. Используя этот подход массовый расходомер Streamlux обеспечивает высокую точность прямых измерений массового расхода и плотности в широком диапазоне применений.
Технические характеристики
| Диаметр номинальный, мм | DN6…DN80 |
| Материал корпуса | Нержавеющая сталь 304 |
| Материал корпуса преобразователя | Алюминий |
| Материал измерительных трубок | Нержавеющая сталь 316L |
| Диапазоны температур измеряемой среды, °C | -190…+200 |
| Температура окружающей среды, °C | -40…+60 |
| Максимальное давление измеряемой среды, МПа | 20 |
| Диапазон измерения плотности измеряемой среды, кг/м³ | 650 ~ 2000 |
| Погрешность измерения плотности (жидкости) г/см3 | ± 0,002 |
| Максимальный массовый расход жидкости, кг/ч | до 180 000 (см. таблицу ниже) |
| Максимальный объёмный расход жидкости, дм³/ч* | до 180000/ ρж |
| Пределы допускаемой относительной погрешности измерений массы и массового расхода, δm, %: | |
|
– в диапазоне расходов: Qmin ≤ Q < Qt – в диапазоне расходов: Qt ≤ Q ˂ Qn – в диапазоне расходов: Qn ≤ Q ≤ Qmax |
± 0,2 ± 0,1 ± 0,2 |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода, δv, %: | |
|
– в диапазоне расходов: Qmin ≤ Q < Qt
– в диапазоне расходов: Qt ≤ Q ˂ Qn
– в диапазоне расходов: Qn ≤ Q ≤ Qmax |
ж±0,22+((∆ρж/ρ2))·100)2 ж±0,12+((∆ρж/ρ2))·100)2 ж±0,22+((∆ρж/ρ2))·100)2 |
| Пределы допускаемой абсолютной погрешность при измерении температуры, °C | ±1,0 |
| Класс защиты | IP67 |
|
Напряжение, В |
85-265/АС 18…36/DC |
|
Коммуникационные выходы |
Токовый 4…20 мА Импульсный / частотный RS485 (MODBUS) |
|
Длинна кабеля (выносной тип) |
В базе — 2м Максимум — 100м |
| Средний рок службы, лет | 12 |
| Срок средней наработки на отказ, ч | 85000 |
|
Примечания: 1) ρж – плотность измеряемой жидкости при рабочих условиях; 2) ρ – измеряемая плотность; 3) под заказ возможно изготовление измерительных трубок расходомера из других материалов. |
|
Диапазоны измерений массового расхода жидкости модификации
| Ду (мм) | Минимальный расход Qmin (кг/ч) |
Переходный расход Qt (кг/ч) |
Номинальный расход Qn (кг/ч) |
Максимальный расход Qmax (кг/ч) |
Стабильность нуля, Z (± кг/ч) |
| 6 | 48 | 48 | 480 | 960 | 0,048 |
| 15 | 225 | 360 | 3 600 | 4 500 | 0,110 |
| 25 | 600 | 960 | 9 600 | 12 000 | 0,300 |
| 40 | 1 800 | 3 000 | 30 000 | 36 000 | 1,100 |
| 50 | 3 000 | 4 800 | 48 000 | 60 000 | 1,750 |
| 80 | 9 000 | 15 000 | 150 000 | 180 000 | 4,500 |
