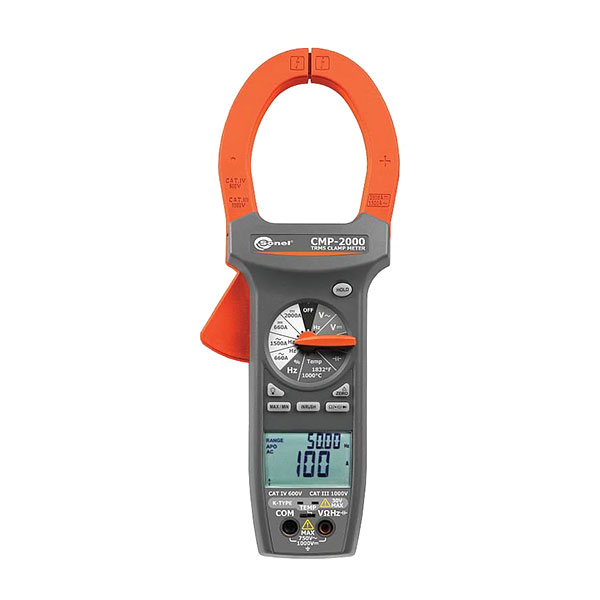

Клещи электроизмерительные Sonel CMP-2000

В наличии

Описание
Производитель: Sonel, Польша

Гарантия 2 года

Номер в реестре СИ 53794-13

CMP-2000 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. Отличаются широким диапазоном измерения токов и напряжений, а также большим диаметром обхвата - до 57 мм - провод, 70x18 мм - шинопровод.

Технические характеристики CMP-2000
- измерение постоянного тока до 2000 А;
- измерение переменного тока до 1500 А (True RMS);
- измерение напряжения постоянного тока до 1000 В;
- измерение напряжения переменного тока до 750 В (True RMS);
- измерение сопротивления до 66 МОм с разрешением от 0,1 Ом;
- измерение температуры;
- измерение частоты до 1 МГц или коэффициента заполнения;
- тестирование диодов;
- контроль целостности электрических соединений.

Комплектация

№	Наименование	Количество
1	Клещи электроизмерительные CMP-2000	1 шт.
2	Комплект измерительных проводов CMP/СММ (CAT IV, S)	1 шт.
3	Термопара	1 шт.
4	Футляр	1 шт.

Дополнительная комплектация

№	Наименование	Количество
1	Соединитель электрический - адаптер AC-16	1 шт.
2	Футляр М3	1 шт.

Технические характеристики

Диапазон	Разрешение	Основная погрешность
660,0 A	0,1 A	± (2,0 % и. в. + 5 е. м. р.)
1000 А	1 А	± (3 % и.в. + 5 е. м. р.)
2000 A	1 A	Не нормирована

Защита от перегрузки: 2000A постоянного тока максимально 60 секунд.

Измерение переменного тока True RMS

Диапазон	Разрешение	Основная погрешность
660,0 A	0,1 A	± (2,0 % и. в. + 10 е. м. р.)
1000 А	1 А	± (2,5 % и. в. + 10 е. м. р.)
1500 А	1 А	Не нормирована

Коэффициент амплитуды: ≤3.
Спецификация True RMS от 5% до 100% диапазона.
Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ± (0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе.
Минимальный диапазон входного тока: >500 е.м.р.
Защита от перегрузки: 1500 A переменного тока.

Измерение напряжения постоянного тока

Диапазон	Разрешение	Основная погрешность
6,600 В	0,001 В	± (0,5% и.в.+ 2 е.м.р)
66,00 В	0,01 В
660,0 В	0,1 В
1000 В	1 В

Защита от перегрузки: 1000В постоянного тока или 750В переменного rms.

Измерение напряжения переменного тока True RMS

Диапазон	Разрешение	Основная погрешность
6,600 В	0,001 В	±(1,5% и. в. + 8 е. м. р.) для 50...500 Гц
66,00 В	0,01 В
600,0 В	0,1 В
750 В	1 В

Коэффициент амплитуды: ≤3.
Спецификация True RMS от 5% до 100% диапазона.
Диапазон частот: 50Гц ~ 1кГц. Точность измерения f: ±(0,1% и.в. + 5 е.м.р). Отсчет на дополнительном индикаторе.
Минимальный диапазон входного тока: >500 е.м.р.
Защита от перегрузки: 1000В постоянного тока или 750В переменного тока rms.

Измерение сопротивления

Диапазон	Разрешение	Основная погрешность
660,0 Ом	0,1 Ом	± (1% и. в. + 5 е.м.р.)
6,600 кОм	0,001 кОм
66,00 кОм	0,01 кОм
660,0 кОм	0,1 кОм
6,600 МОм	0,001 МОм	± (2,0% и. в. + 5 е.м.р.)
66,00 МОм	0,01 МОм	± (3,5 % и. в. + 5 е.м.р.)

Защита от перегрузки: 600 В RMS постоянного или переменного тока.

Тестирование целостности цепи

Диапазон	Звуковой сигнал	Время реакции	Напряжение разомкнутой цепи
660 Ом	менее 30 Ом	около 100 мс	-3,2В постоянного тока

Тестирование целостности цепи

Диапазон	Разрешение	Основная погрешность	Ток измерения	Напряжение разомкнутой цепи
2 В	1 мВ	± (1,5% и.в. + 5 е.м.р.)	0,8 мA	3,2 В постоянного тока

Измерение емкости

Диапазон	Разрешение	Основная погрешность
6,600 нФ	0,001 нФ	± (3% и. в. + 30 е.м.р.)
66,00 нФ	0,01 нФ	± (3% и. в. + 10 е.м.р.)
660,0 нФ	0,1 нФ	± (3% и. в. + 30 е.м.р.)
6,600 мкФ	0,001 мкФ	± (3% и. в. + 10 е.м.р.)
66,00 мкФ	0,01 мкФ
660,0 мкФ	0,1 мкФ
6,600 мФ	0,001 нФ

Защита от перегрузки: 600 В RMS постоянного или переменного тока.

Измерение частоты

Диапазон	Разрешение	Основная погрешность
66,00 Гц	0,01 Гц	± (0,1% и. в. + 5 е.м.р.)
660,0 Гц	0,1 Гц
6,600 кГц	0,001 кГц
66,00 кГц	0,01 кГц
660,0 кГц	0,1 кГц
1,000 МГц	0,001 МГц

Минимальный диапазон входного сигнала: >10Гц.
Минимальная ширина импульса: >1мкс.
Границы коэффициента заполнения импульса: >30% и <70%.
Защита от перегрузки: 600 В RMS постоянного или переменного.

Коэффициент заполнения

Диапазон	Разрешение	Длительность импульса	Основная погрешность (логические 5В)
5...95%	0,1%	>10 мкс	± (2,0% и.в. + 10 е.м.р)

Диапазон частот: от 5% до 95% (от 40Гц до 20кГц).
Защита от перегрузки: 600 В RMS постоянного или переменного.

Измерение температуры

Диапазон	Основная погрешность	Тип датчика
-20...0 °C	± (2% и.в. + 3 °C)	Термопара типа K
0...399 °C	± (1% и.в. + 2 °C)
400...1000 °C	± (2% и.в. + 3 °C)
	± (2% и.в. + 6 °F)
32...750 °F	± (1% и.в. + 4 °F)
750...1832 °F	± (2% и.в. + 6 °F)

Дополнительные технические характеристики

Параметр	Значение
Дисплей	индикация 6600, аналоговая линейка, состоящая из 66 сегментов
Полярность	Автоматическая, (-) указывает на отрицательную полярность
Обозначение значения за пределами диапазона измерения	(OL) или (-OL)
Обновление отображения измерений	2,8x/сек, 28x/сек, аналоговая линейка
Степень защиты корпуса	IP20
Условия работы	0°C до 50°C при относительной влажности <70%
Условия хранения	-20°C до 60°C при относительной влажности <80%
Максимальная рабочая высота	2000 м
Температурный коэффициент	0,1 x (заданная точность)/°C (<18°C или >28°C)
Автоматическое выключение питания	30 минут
Питание	9В батарейка типа 6LR61
Максимальный диаметр обхвата	57мм - провод, 70 x 18мм - шинопровод
Размеры	281 x 108 x 53 мм
Масса	около 570 г (с элементами питания)⁠
