Измеритель напряжённости поля малогабаритный ИПМ-101М

В наличии

• Задать вопрос
• Поделиться

• Описание

  Производитель:	Россия
  Номер реестра СИ:	21009-01

  Измеритель напряжённости поля малогабаритный ИПМ-101М

  Измеритель предназначен для контроля предельно допустимых уровней высокочастотных излучений на рабочих местах персонала, обслуживающего электрорадиотехнические установки и системы, излучающие электромагнитное поле.

  Измеритель обеспечивает:

  • прямой отсчет измеряемых величин (В/м, мкВт/см2, А/м);
  • автоматическое определение типа подключенной АП;
  • автоматический учет частотных коэффициентов подключенной АП;
  • измерение напряженности поля методом измерения проекции вектора
  • напряженности поля на измерительную ось АП и трехортогональным методом при полной автоматизации процесса вычисления конечного значения измеряемой величины;
  • непрерывный контроль пользователем степени разряда батарей питания;
  • регулировку пользователем постоянной времени измерения

  Измеритель предназначен для контроля предельно допустимых уровней высокочастотных излучений на рабочих местах персонала, обслуживающего электрорадиотехнические установки и системы, излучающие электромагнитное поле.

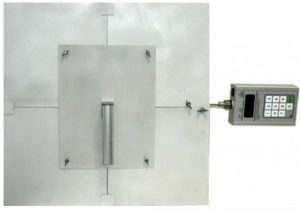

  Измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием и включает в себя:

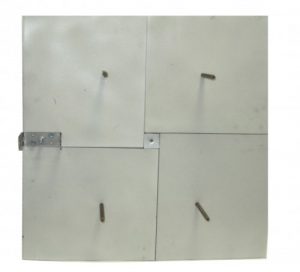

  • антенны-преобразователи (АП) направленного приема,
  • устройство отсчетное микропроцессорное УО-101М
  • футляр для переноски.

  Работа измерителя основана на возбуждении в АП под воздействием измеряемого поля переменного напряжения, и преобразовании этого напряжения в сигнал постоянного тока. УО-101М обеспечивает преобразование сигнала в цифровой код, математическую обработку и отображение измеряемой величины на жидкокристаллическом индикаторе.

  • Для измерения напряженности электрического поля предназначены АП Е01 и Е02.
  • Для измерения напряженности магнитного поля предназначены АП  Н01 и Н02.

  Измеритель в стандартном варианте поставки комплектуется АП Е01. Антенны Е02, Н01, Н02 поставляются по дополнительному заказу.

• Технические характеристики

  Диапазон частот и диапазон измерений:

  Антена-преобразователь					Диапазон частот	Диапазон измерения
  Е01 (электрическое поле):					0.03..1200 МГц, 2.4..2.5 ГГц	1..100 В/м (0.25..2 500 мкВт/см2)
  E02 (электрическое поле):					0.03..1200 МГц, 2.4..2.5 ГГц	5..500 В/м (5..50 000 мкВт/см2)
  H01 (магнитное поле):					0.03..3 МГц	0.5..50 А/м
  H02 (магнитное поле):					1..50 МГц	0.1..10 А/м
  Погрешность в диапазоне измерения:					20..40%
  Дополнительная погрешность при отклонении температуры окружающего воздуха от 20 ºС, не превышает*:					0,6%*
  *Примечание. Погрешность не превышает указанных значений при расстоянии от проводящих тел до точки измерения более 0.2 м (для АП  Е02 более 0.05 м)

  Условия эксплуатации:

  Температура окружающего воздуха:	от +5 до +40ºС
  Влажность:	до 90%
  Атмосферное давление:	630..795 мм.рт.ст.
  Источник питания:	3 батареи по 1,5 В
  Время непрерывной работы в автономном режиме без замены элементов питания, не менее:	30 ч (15 ч при включенной подсветке индикатора)

  Габариты составных частей измерителя, не более:

  АП  Е01, Е02, Н01 и Н02:	350х110х25 мм3
  Устройство отсчетное УО-101М:	160х80х32 мм3
  Футляр с составными частями измерителя:	440х390х90 мм3

  Масса составных частей измерителя, не более:

  АП  Е01, Е02, Н01 и Н02	0,2 кг
  устройство отсчетное УО-101М	0,5 кг
  футляр с составными частями измерителя	2.5 кг

  Комплектация и цена:

  ИПМ-101М/1а	73 400 руб.
  ИПМ-101М/2а	101 250 руб.
  ИПМ-101М/3а	129 100 руб.
  ИПМ-101М/4а	156 950 руб.
