Электронный динамический плотномер грунта ZFG 3000

В наличии

Описание

ZFG 3000 - электронный динамический плотномер, в котором реализован метод штампа (метод падающего груза). Сущность данного метода описана в CТ СЭВ 5497-86. Прибор ZFG 3000 предназначен для определения характеристик прочности и деформируемости грунтов и оснований дорог, а так же для проведения исследований с целью их улучшения. Данный метод подходит для крупно-зернистых и смешанных грунтов с максимальным размером фракции 63 мм.

Динамический плотномер грунта ZFG-3.0 внесен в государственный реестр средств измерений РФ под номером 52068-12.

ZFG 3000 позволяет выполнятьв полевых условиях:

- измерение динамического модуля упругости грунта Еvd
- оценку несущей способности грунтов и оснований дорог по динамическому модулю упругости
- определение коэффициента уплотнения грунта

- определение географических координат точки измерения (модификация ZFG 3000 GPS)

- построение графической диаграммы прогиба, отражающей динамику изменения осадки на исследуемом грунте

- печать результатов проведенных измерений с помощью встроенного термопринтера

Все полученные данные могут быть представлены как непосредственно на дисплее самого прибора, так и перенесены на персональный компьютер. ZFG 3000 прекрасно подходит как для внутреннего контроля качества выполняемых работ, так и для документирования результатов измерений.

Примеры применения прибора:


Контроль дорожного полотна	Строительство железных дорог	Прокладка рельс

Земляные работы	Строительство фундаментов	Строительство траншей

Горные работы	Укладка трубопровода	Дорожное строительство

ZFG 3000 применяется при выполнении следующих видов работ:

- Cтроительство авто и ЖД дорог

- Взлетно-посадочные полосы

- Земляные работы, подземное строительство

- Дамбы и склоны

- Зернистые прослойки

- Засыпка траншей

- Откаточные пути

- Стабилизация почвы

- Засыпка опор

- Отвальные группы

- Контроль за уплотнением

Преимущества:

- Простота использования

- Все измерения выполняются одним человеком

- Время одного измерения 3 минуты

- Не нужен противовес

- Применим в маленьких траншеях

- Получение результатов измерений с распечаткой протокола на бумажном носителе непосредственно в поле

- Карта памяти для простого переноса данных на ПК

- Полностью графический дисплей

- Батарея большой емкости
- Высокая степень защиты от воды и пыли позволяет работатьдаже при плохих погодных условиях

Принцип действия:

Груз известного веса падает с фиксированной высоты, воздействуя при этом с определенной силой удара на нагрузочную плиту. Нагрузочная плита под действием силы удара вызывает осадку грунтового основания. Ускорение, скорость и величина осадки подвергаются электронной обработке и рассчитывается динамический модуль упругости (Evd).

Порядок измерений:

Шаг 1:

Уложите нагрузочную плиту по всей ее плоскости на подлежащую испытанию поверхность и установите нагрузочное устройство на нагрузочную плиту.

Шаг 2:

Соедините между собой механическую и электронную части при помощи кабеля. Включите прибор.

Шаг 3:

Выполните предварительные сбрасывания груза, запустите процесс измерения и выполните три сбрасывания груза с целью выполнения измерений.

Шаг 4:

Измерение закончено. Все данные сохранены в памяти, могут быть распечатаны и перенесены на внешний персональный компьютер.

Обработка результатов:

Результаты каждого измерения записываются на карту памяти формата SD, их можно распечатать или же перенести на персональный компьютер для обработки в прилагаемом программном обеспечении.

На дисплей выводятся:

- три осадки с характеристическими кривыми осадки и средним значением

- три скорости осадки со средним значением

- координаты положения, географическая долгота и широта (только в модификации ZFG 3000 GPS)

- соотношение s/v между осадкой и скоростью осадки

- значение динамического модуля упругости Evd

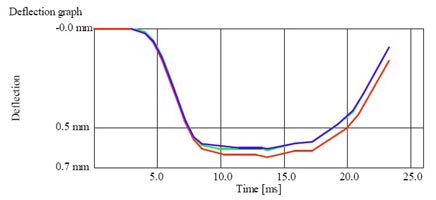

Пример полученных данных:


Deflection - величина осадки; Velocity - скорость осадки

Таблица корреляции динамического модуля упругости,

статического модуля упругости и коэффициента уплотнения грунта *

Тип грунта	Динамический модуль упругости E_VD, MN/m²	Статический модуль упругости E_V₂, MN/m²	Коэффициент уплотнения К_У
Смешанный гравий GW Мелкозернистый гравий GI	≥60	≥120	≥1,03
	≥50	≥100	≥1,00
	≥40	≥80	≥0,98
	≥35	≥70	≥0,97
Крупнозернистый гравий GE Крупнозернистый песок SE Смешанный песок SW Мелкозернистый песок SI	≥40	≥80	≥1,00
	≥35	≥70	≥0,98
	≥32	≥60	≥0,97
Грунты смешанные и мелкой фракции	≥25	≥45	≥1,00
	≥15	≥30	≥0,97
	≥10	≥20	≥0,95

* - по данным Института по строительным материалам и инженерии грунта г.Ветцлар (Германия).

Плотность предварительно уплотненного грунта ρможно оценить, зная коэффициент уплотнения Ку и его максимальную плотность ρ_max, по формуле:

ρ = ρ_maxх Ку

Максимальная плотность грунта может быть определена по ГОСТ 22733-77 (Грунты. Метод лабораторного определения максимальной плотности).

Технические характеристики

Устройство нагрузки
Общий вес	15 кг	20 кг
Вес падающего устройства	10 кг	15 кг
Максимальная сила воздействия	7,07 kN	10,6 kN
Время воздействия, мс	17,0 ± 1,5	17,0 ± 1,5
Материал	никелированная + хромированная сталь	никелированная + хромированная сталь
Загрузочная пластина
Диаметр	300 мм	300 мм
Толщина пластины	20 мм	20 мм
Общий вес	15 кг	15 кг
Материал	никелированная + хромированная сталь	никелированная + хромированная сталь
Электроника
Аккумулятор	4,8 B, 3,5 Ah	4,8 B, 3,5 Ah
Защита от влаги и пыли	IP64	IP64
Графический дисплей	128 x 64	128 x 64
Диапазон измерений осадки	0,3 - 10 мм	0,3 - 10 мм
Точность измерений осадки	± 0,02 мм	± 0,02 мм
Диапазон измерений Evd
Диапазон рабочих температур	0 - 50ºС	0 - 50ºС
