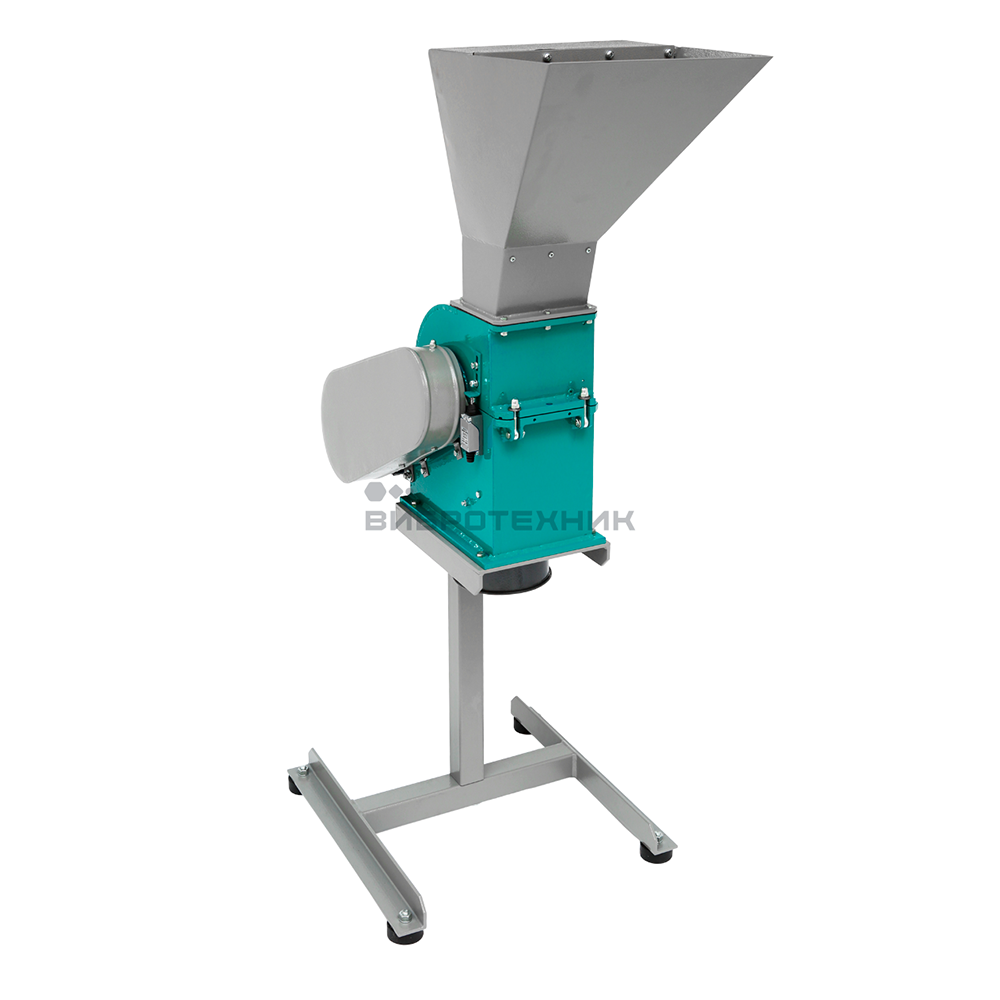

Дробилка молотковая МД 2х2

В наличии

Описание

Производитель:

Россия

Принцип действия молотковой дробилки основан на ударном воздействии на частицы материала. В состав дробилки входят: загрузочный бункер, крышка, основание, ротор, электродвигатель и опора.

Камера дробления образована внутренней поверхностью крышки, частью основания и разгрузочной решеткой, установленной в основании. Внутри камеры дробления смонтирован ротор. Он представляет собой вал, на котором установлены два диска. В отверстия, выполненные по периферии дисков, вставлены шесть осей, на которых шарнирно подвешены плоские молотки, изготовленные из закаленной стали.

На верхнем фланце крышки установлен загрузочный бункер, внутри которого установлена шторка и два отбойника. В боковой стенке корпуса предусмотрено окно для совместной работы с Блоком пылеулавливания БПУ. Крутящий момент от электродвигателя передается на ротор через ременную передачу.

Особенности

ЭФФЕКТИВНОЕ ДРОБЛЕНИЕ

Частицы материала разрушаются под воздействием молотков, ударов и трения о внутренние поверхности камеры дробления, а также самоизмельчаются.

РЕГУЛИРОВКА КРУПНОСТИ

Пять способов изменения крупности продукта дробления:

установка решеток с различными отверстиями;
установка различных комплектов молотков;
изменение частоты вращения ротора;
установка гладкой или ребристой футеровки крышки;
подключение Блока пылеулавливания БПУ.

УДОБСТВО ОБСЛУЖИВАНИЯ

Откидные болты крышки обеспечивают быстрый доступ в камеру дробления для осмотра и замены молотков и решетки, а так же очистки камеры. Устройство натяжения клиноременной передачи.

БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ

Концевой микровыключатель исключает запуск с открытой камерой дробления. Размер и конфигурация загрузочного бункера исключают доступ к камере дробления. Отбойники в бункере исключают выброс материала из камеры дробления. Все вращающиеся детали и узлы закрыты кожухом.

КОМПЛЕКТАЦИЯ РАЗЛИЧНЫМИ МОЛОТКАМИ

Дробилка может быть укомплектована несколькими типами молотков по форме и толщине:

3 типа толщины – 1.6 мм, 2 мм и 3 мм;
3 типа заточки – плоские, с симметричной заточкой и со скосом.

КОМПЛЕКТАЦИЯ БПУ

Дополнительная комплектация Блоком пылеулавливания БПУ позволяет:

увеличить производительность;
снизить температуру в камере дробления;
снизить содержание пылевой фракции в продукте дробления;
разделить материал на три фракции: осаждаемой в приемной емкости дробилки, циклоне и рукавном фильтре БПУ.

СВОБОДНЫЙ ПОДВЕС МОЛОТКОВ

Свободный подвес молотков на осях ротора увеличивает их ресурс и снижает вероятность поломки дробилки при попадании недробимого тела.

КАЧЕСТВЕННЫЕ ЗАПЧАСТИ

Молотки изготовлены из закаленной инструментальной стали 65Г и могут быть развернуты на 180°. Самоустанавливающиеся подшипники ротора снижают нагрузку на детали и узлы. Решетка выполнена из стандартного перфорированного полотна или методом лазерной резки из стали 65Г толщиной 5 мм.

Отрасли применения:

Горнодобывающая
Металлургическая
Строительная
Химическая
Фармацевтическая

Технические характеристики

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Технологические параметры
Средний размер частиц продукта дробления при установке решетки с минимальными отверстиями, мм	0,3-0,5
Размер частиц продукта дробления при установке решетки с минимальными отверстиями, мм	90%<0,5
Крупность исходного материала, мм, не более*	20
Твердость исходного материала, не более	4 ед. по Моосу
Производительность, кг/ч*	25-1500
Технические параметры
Размеры загрузочного окна бункера, мм	200х330
Размер загрузочного окна зоны дробления, мм	110х158
Размер отверстий разгрузочной решетки, мм	0,8-20
Напряжение питания, 50 Гц, В	380
Мощность электродвигателя, кВт	1,5
Частота вращения ротора, об/мин.	1500
Габаритные размеры, мм (Длина х Ширина х Высота)	885х550х1410
Масса/Масса с Пультом управления, кг	120/125
Материал молотков - инструментальная сталь	65Г
Твердость молотков, HRС	52-56
Модель пульта управления	МПУ3-04
