Атлет АГ-319К-СКИ — кабелетрассоискатель с возможностью контроля качества изоляции и функцией сохранения GPSГЛОНАСС координат

В наличии

Комплект предназначен для поиска подземных коммуникаций и мест повреждения их внешней изоляции. Встроенный GPS/ГЛОНАСС-модуль позволяет записывать координаты найденных коммуникаций. Приемник автоматически определяет глубину залегания до 10 м, а генератор обеспечивает трассировку на расстоянии до 10 км.

Задать вопрос
Поделиться

Технические характеристики

Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Управление чувствительностью	Автоматическое для 2D-отображения «Трасса»; полуавтоматическое или ручное для режимов «График», «График+», «MIN&MAX» и «Зонд»; автоматическое или ручное для режима «2 частоты»
Определение глубины залегания трассы	0…10 м; автоматически в режиме «Трасса»; по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	0,01…9,99 А; автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами пр-ва ТЕХНО-АС («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	2D визуализация положения трассы относительно прибора; глубина залегания трассы; ток сигнала; графики уровня сигнала; сила сигнала; параметры настройки и управления
Звуковая индикация	Встроенный излучатель: синтезированный звук ЧМ; звуковая индикация нажатия кнопок
Источник питания приемника	4…7 В; 4 элемента тип «С»; внешний аккумулятор (Power Bank — опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания приемника при бездействии	после 30 минут
Диапазон температур эксплуатации / хранения приемника	-20…+60°С / -30…+60°С
Степень защиты корпуса приемника	IP54
Частоты синусоидального сигнала генератора	200…9999 Гц
Режимы генерации	Непрерывный «НП»; кратковременные посылки «ПР»; двухчастотный «2F»; генерация ударных импульсов «УР»
Длительность импульса	100 мс
Частота следования импульсов	1 Гц
Частоты двухчастотного режима	1024 Гц и 8192 Гц
Соотношение амплитуд первой и второй частот	4:1
Максимальный выходной ток генератора в ручном режиме	10 А при непрерывной и двухчастотной генерации; 15 А при кратковременных посылках
Задаваемый ток для автосогласования	0,1…9,9 А
Максимальное выходное напряжение генератора	220 В при автономном питании; 330 В с внешним аккумулятором 12 В; 110 В при питании от сетевого блока
Максимальная выходная мощность генератора	150 Вт непрерывно или в режиме 2F и 200 Вт импульсами при автономном питании или от внешнего аккумулятора 21 В; 200 Вт непрерывно или в режиме 2F и 300 Вт импульсами с внешним аккумулятором 12 В; 100 Вт от сетевого блока
Допустимое сопротивление нагрузки	любое (0…∞)
Встроенный аккумуляторный комплект генератора	Два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
Ресурс питания генератора при 0ºС	1,7 ч при 150 Вт автономно/200 Вт с дополнительным аккумулятором 12 В; 4,0 ч при 65 Вт автономно/100 Вт с дополнительным аккумулятором 12 В
Время зарядки полностью разряженных автономных аккумуляторов	не более 8 ч
Сетевой блок для работы или зарядки аккумуляторов	Выходное напряжение 15 В, выходной ток 15 А max
Допустимые внешние аккумуляторы	11…14 В / 22…28 В
Выходной усилитель мощности	Импульсный, CLASS D(BD), КПД > 80%
Классификация электромагнитной совместимости	Класс А по ГОСТ Р 51318.22-2006
Допустимый диапазон температур окружающей среды генератора при эксплуатации	-30…+45ºС
Степень защиты корпуса генератора	IP54
Чувствительность датчика ДКИ-117 в положении «II»	30…1400 В
Частотный диапазон чувствительности датчика ДКИ-117	40…10000 Гц
Максимально допустимое переменное входное напряжение датчика ДКИ-117	400 В
Минимальная диагностируемая площадь повреждения изоляции	15 мм²
Точность определения обрыва кабеля	0,25 м
Входное сопротивление датчика ДОДК-117	2,4 МОм
Коэффициент усиления предварительного усилителя	40 дБ
Максимальная мощность, подводимая к рамке антенны ИЭМ-301.3	10 Вт
Модуль полного комплексного сопротивления антенны ИЭМ-301.3 на частоте 8192 Гц	36 Ом
Тип корпуса антенны ИЭМ-301.3	Пластмассовый, герметичный

Описание
Трассопоисковый комплект предназначен для поиска кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов, а также для поиска мест повреждения внешней изоляции коммуникаций.

Приемник выполнен в виде моноблока с ЖК-дисплеем, на котором отображается трасса. Прибор автоматически рассчитывает глубину залегания коммуникации до 10 м и величину тока в линии. Встроенный GPS/ГЛОНАСС-модуль определяет и записывает координаты коммуникаций.

Подключение генератора к искомой трассе возможно контактным и бесконтактным способом. Для трассировки неметаллических коммуникаций предусмотрен режим «Зонд» с внутритрубным генератором, который является дополнительной опцией.

Назначение кабелетрассоискателя Атлет АГ-319К-СКИ.
- Определение местоположения и глубины залегания подземных коммуникаций.
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
- Поиск электрических кабелей под напряжением и мест пересечения трубопровода и кабеля.
- Определение мест повреждения кабельных линий и внешней изоляции коммуникаций.
- Обследование участков перед проведением земляных работ.
- Запись GPS/ГЛОНАСС-координат и составление карт найденных коммуникаций.
Функциональные возможности приемника АП-019.3. В режимах «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты» отображаются положение трассы, глубина залегания и параметры сигнала. В режиме «2-частоты» можно проводить диагностику состояния кабелей и изоляции трубопроводов с внешним генератором.

GPS/ГЛОНАСС-модуль сохраняет дату, время, координаты и измеренные параметры точек магистрали — глубину залегания и величину тока. Сохраненные данные можно перенести на компьютер для построения трека и экспорта в KML или CSV.

Программа MapProgram. Предназначена для считывания сохраненных точек с приемника АП-019.3, отображения их на картах Google Maps и Яндекс, построения трека и сохранения данных в базу, KML- или CSV-файл. Для подключения приемника к компьютеру используется кабель USB. Для работы требуются Windows XP, Vista, 7, 8, 8.1 или 10, 1 GB оперативной памяти и 300 MB свободного места на диске.

Программа Менеджер АП-019. Предназначена для считывания сохраненных точек с приборов АП-019, отображения их на карте, построения трека и экспорта в KML, CSV, XLSX и DXF. Системные требования: Windows 7/10/11, 2 GB оперативной памяти и 500 МБ свободного места на диске.
Особенности

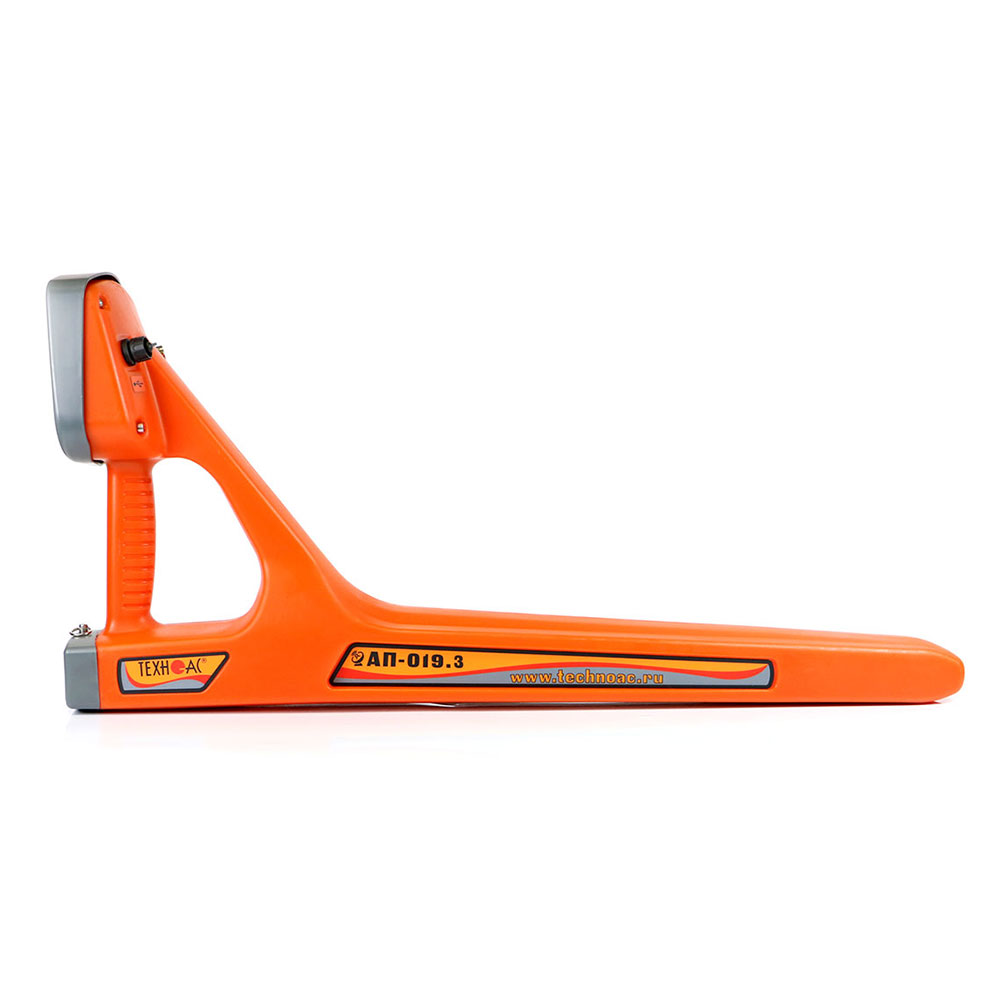

Приемник АП-019.3.
- Цифровой трассопоисковый приемник-моноблок с отображением трассы на экране.
- Автоматический расчет и вывод глубины залегания коммуникации и тока в линии.
- Встроенный GPS/ГЛОНАСС-модуль для определения и записи координат.
- Поддержка режима «Зонд» для трассировки неметаллических коммуникаций с внутритрубным генератором.
- Режимы отображения «Трасса», «График», «График+», «Минимум максимум», «Относительное расстояние до коммуникации» и «2-частоты».
- Возможность подключения внешних датчиков и внешнего аккумулятора Power Bank.
- Меню на русском и английском языках.

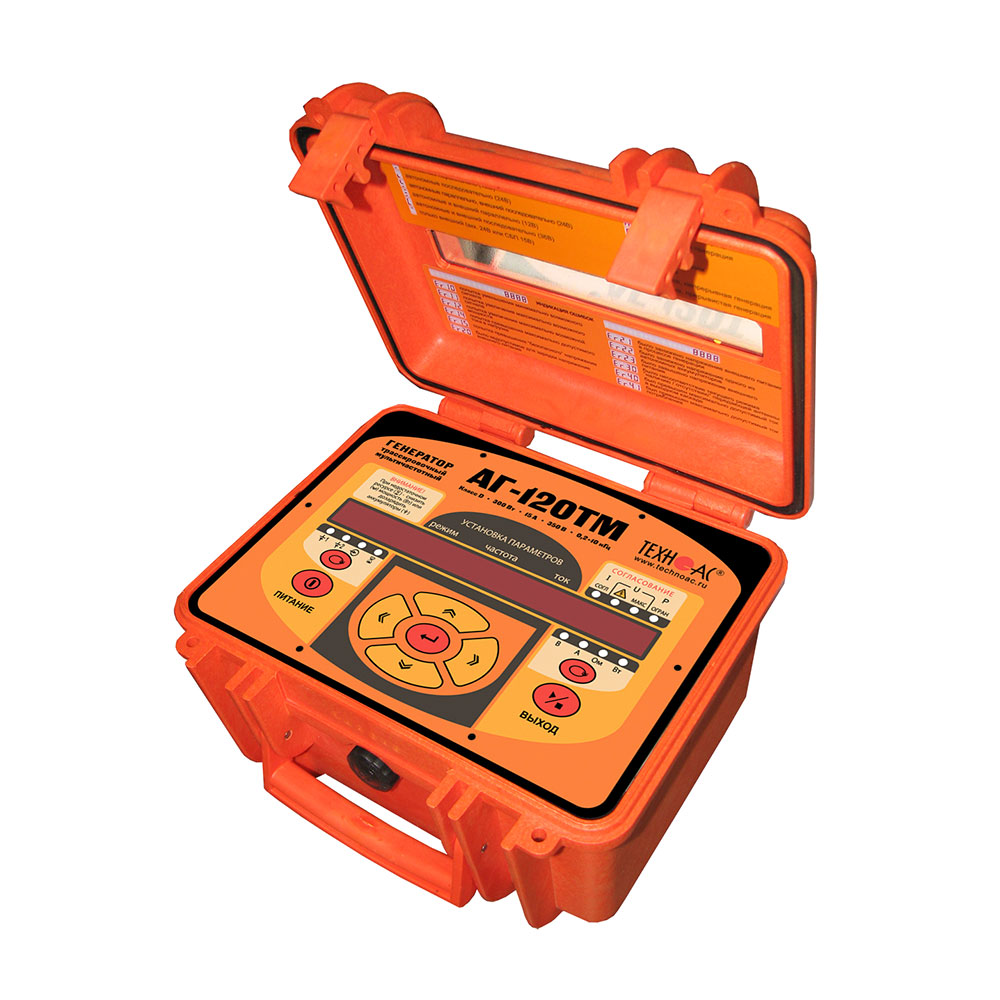

Генератор АГ-120ТМ.
- Автоматическое согласование по заданному току нагрузки и автоматический выбор выходной мощности.
- Мультиметр выхода показывает напряжение, ток, сопротивление и мощность в нагрузке.
- Многофункциональная работа с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции.
- Возможность работы в дождливую погоду с закрытой крышкой.
Применение
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
Комплектация

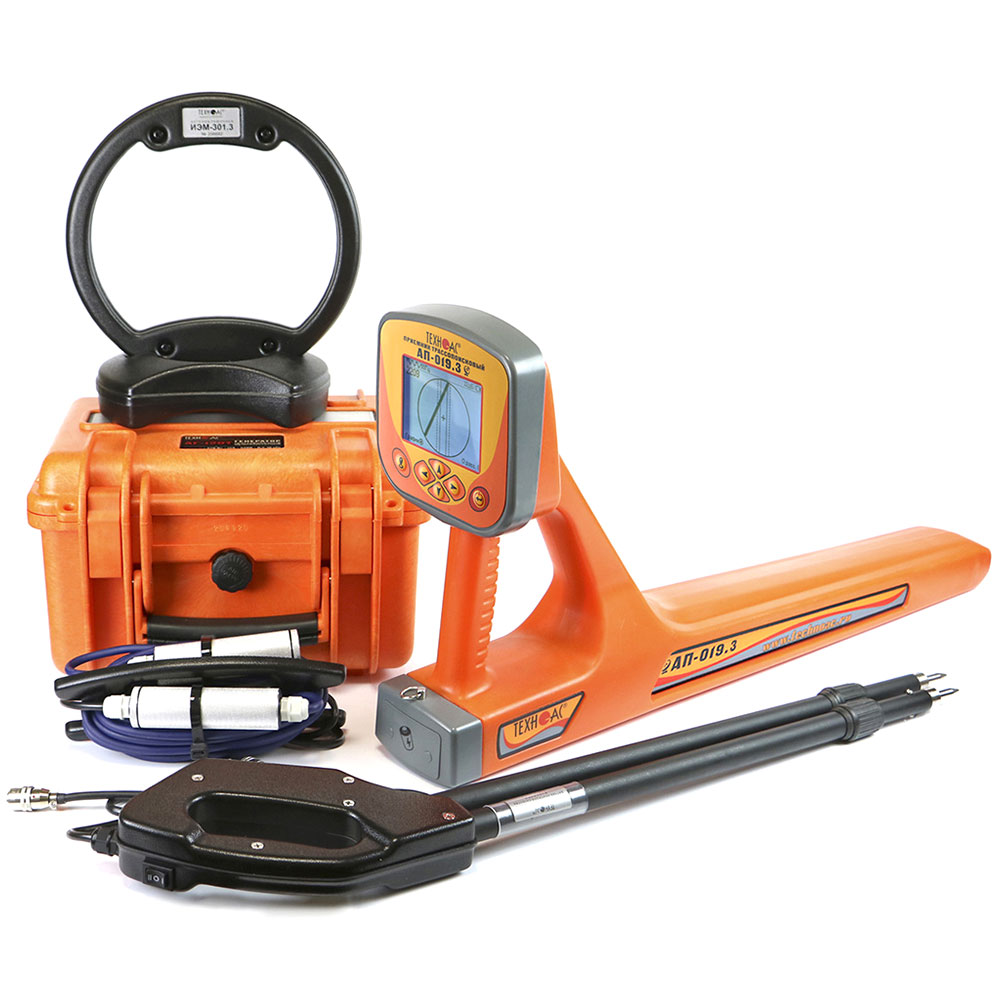

- Трассопоисковый приемник АП-019.3 — 1 шт.
- Генератор АГ-120ТМ — 1 шт.
- Индукционная антенна ИЭМ-301.3 — 1 шт.
- Устройство зарядное AG120.02.100 — 1 шт.
- Кабель USB 2.0 AM-mini USB 1 м — 1 шт.
- Кабель внешнего аккумулятора АГ120.02.020 — 1 шт.
- Кабель выходной АГ120.02.050 — 1 шт.
- Кабель для заземления АГ105.02.020 — 1 шт.
- Контакт магнитный АГ120.02.090 — 2 шт.
- Штырь заземления АГ110.02.004 — 2 шт.
- Батарейки — 4 шт.
- Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) — 1 шт.
- Сумка для генератора АГ-120ТМ (чехол 53181) — 1 шт.
- Сумка для приемника (чехол 53212) — 1 шт.
- Сумка для комплекта (чехол 53222) — 1 шт.

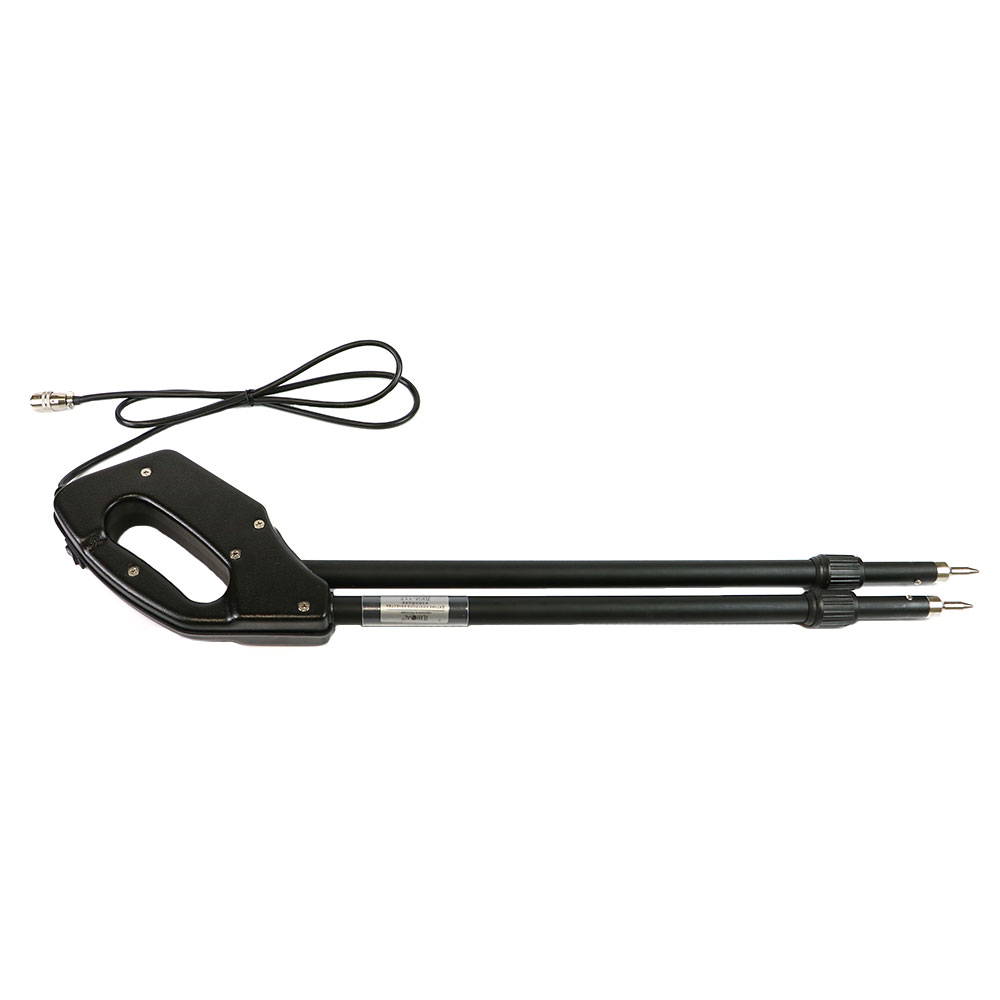

- Датчик контроля качества изоляции ДКИ-117 — 1 шт.

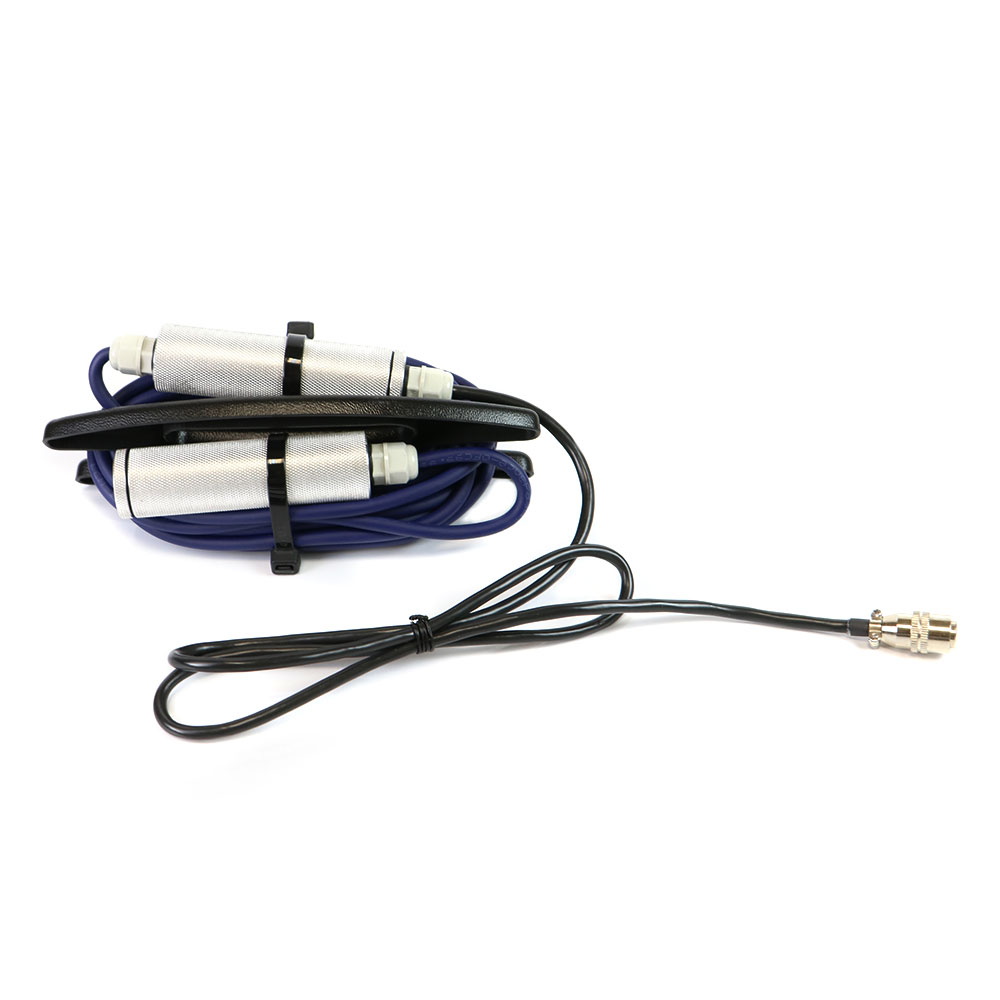

- Датчик определитель дефектов коммуникаций ДОДК-117 — 1 шт.
- Сумка для ДКИ (чехол 53178) — 1 шт.
- Руководство по эксплуатации — 3 шт.
- Паспорт — 1 шт.
Дополнительная комплектация. Комплект аккумуляторов и зарядное устройство для приемника АП-019.
