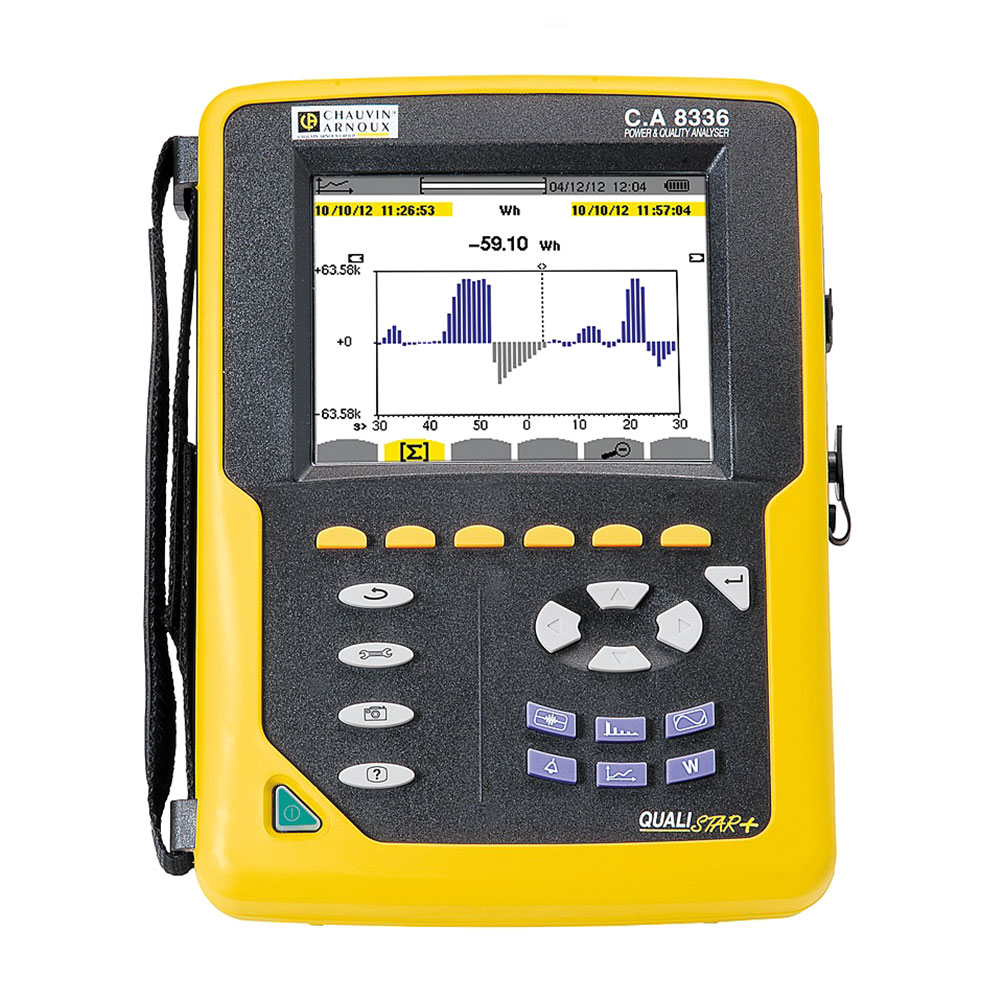

Анализатор параметров электросетей, качества и количества электроэнергии Chauvin Arnoux 8336

В наличии

Описание
Производитель: Chauvin Arnoux, Франция

Номер в реестре СИ 62232-15

Гарантия 12 месяцев

C.A 8336 QUALISTAR PLUS простой анализ электрических сетей плюс анализатор качества энергии. C.A 8336 идеальный прибор для быстрой проверки качества электрической сети и легкой обработки результатов.

Трехфазный графический анализатор параметров электросети с постоянного и переменного тока С.А 8336 (Qualistar+) использует истинное среднеквадратическое преобразование мгновенных значений силы тока и напряжения. C.A 8336 позволяет выполнять быструю оценку эксплуатационных параметров сети и отображение основных характеристик трехфазной сети, контроль изменений различных параметров сети в течение длительного времени. C.A 8336 позволяет выполнять измерения с различными токовыми клещами и трансформаторами тока.

Назначение анализатора C.A 8336 QUALISTAR PLUS
- Простой анализ электрических сетей плюс анализатор качества энергии C.A 8336 идеальный прибор для быстрой проверки качества электрической сети и легкой обработки результатов.
- Изучение нагрузок - проверка состояния и возможностей системы электроснабжения перед включением дополнительных нагрузок.
- Оценка энергии - количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств
- энергосбережения и устройств КРМ.
- Измерение гармоник - обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры.
- Регистрация аномалий напряжения - контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.
Особенности анализатора C.A 8336 QUALISTAR PLUS
- 4 входа напряжения (до 1200 В) и 4 токовых входа позволяют измерять все напряжения, токи и параметры мощности, необходимые для полного диагностирования электроустановок.
- Полное русское меню.
- Одновременный захват и запись всех параметров, переходных процессов, нарушений и форм волны.
- Одновременный показ в реальном времени сигналов со всех 4 входов доступен в графическом, векторном или табличном форматах.
- В режиме броска электроэнергии, измерение может длиться более 1 минуты.
- Дополнительные функции: режим "ПУСК" для двигателей и моторов (1 мин для 3-х фаз одновременно).
- Интуитивная конфигурация, онлайн помощь и возможность прямой печати.
- Простая связь через USB порт используется для коммуникации с ПК.
Анализатор C.A 8336 QUALISTAR PLUS может также зафиксировать и записать
- Одновременная запись по 3-м режимам: аномалии, кратковременные импульсы, текущие интегральные измерения.
- Мин. / Макс. значения.
- До 300 переходных процессов.
- Гармоники до 50-й.
- 50 снимков экрана и кривых.
- Регистратор отклонений до 10 000 событий (нарушений заданных пользователем норм) по 40 различным параметрам.
- Емкость памяти в 2 Гб позволяет регистрировать все параметры при максимально возможной выборке более чем в течение месяца.

Комплектация

№	Наименование	Количество
1	Анализатор качества электрической энергии C.A 8336	1 шт.
2	Сумка для переноски	1 шт.
3	Шнуры напряжения типа "банан" 4 мм, 3 м	5 шт.
4	Зажимы типа "крокодил"	5 шт.
5	Комплект для маркировки шнуров и входов из 12 цветов	1 шт.
6	Защитная пленка для экрана для защиты от царапин (установлена)	1 шт.
7	Шнур USB	1 шт.
8	Сетевой шнур	1 шт.
9	Блок питания	1 шт.
10	Лист безопасности	1 шт.
11	Многоязычное руководство по эксплуатации на компакт-диске	1 шт.
12	Программа Power Analyzer Transfer на компакт-диске	1 шт.

Технические характеристики

Параметр	Значение
Количество каналов измерения	4 на напряжение / 4 на ток (всего 8 каналов)
Напряжение, диапазоны (действ. перем.+пост.) ф/ф	10...1000 В
Напряжение, диапазоны (действ. перем.+пост.) ф/н	10...1000 В
Ток (действ. перем.+пост.), диапазоны	100 мA...10000 A
Клещи MN	MN93: 0,01...240 A; MN93A: 0.005...5 A / 0.1...120 A
Клещи C	0,01...1000 A
Клещи AmpFLEX или MA	0,1...10000 A
Клещи PAC	0,1...1000 A перем. / 0,1...1400 A пост.
Частота	40...69 Гц
Измерения мощности	- активная; - реактивная; - полная; - W, VA, var, PF, DPF, cos j, tan j
Измерения энергии	- активная; - реактивная; - полная; - Wh, varh, VAh
Гармоники	есть
Вычисление коэффициента гармонических искажений (THD)	есть, от 0 до 50 порядка, фаза
Режим Expert для анализа гармоник	есть
Переходные процессы	300
Краткосрочные дрожания (Flicker)	есть
Скачок пускового тока (Inrush mode)	есть, > 1 минуты
Дисбаланс	да
Запись, продолжительность (всех параметров по макс. выборке)	1 месяц
Запись min/max значений	есть
Сигнализация - выход измеряемого параметра за установленные пределы	10000 значений с 40 различных типов
Распознание токовых датчиков авто.	8+
Пиковые значения	есть
Векторное отображение сигналов	автоматически
Дисплей	цветной 1/4 VGA ЖК дисплей, 320x240, диагональ 148 мм
Захват экранов и кривых	50
Электробезопасность	IEC 61010 1000 V CAT III / 600 V CAT IV
Язык меню прибора	21 (вкл. русский)
Интерфейс	USB тип B
Питание	внешнее зарядное устройство сети 600 V CAT IV, аккумуляторная батарея (встроенная)
Размеры	240x180x55 мм
Вес	1,9 кг
